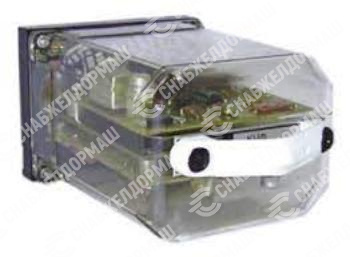

Устройство контроля чередования фаз КЧФ 36257-01-00 предназначено для эксплуатации в составе вводных панелей питания устройств ЭЦ крупных и малых ж.д. станций и служит для контроля правильности чередования фаз трехфазной сети возможности передачи этой информации на табло ДСП и диспетчера.
Устройство контроля чередования фаз КЧФ конструктивно выполнено в корпусе реле РЭЛ и размещается в капитальных помещениях и в контейнерах для контейнерных ЭЦ.
КЧФ контролирует правильность чередования фаз в каждом из двух фидеров переменного тока номинальным напряжением 380/220 В при изменении напряжений фидеров в каждой фазе в пределах от 183 до 257 В и передает информацию о нарушении чередования фаз каждого фидера на приборы индикации в устройства ЭЦ.
Электропитание изделия осуществляется от источника переменного тока частотой 50 либо 60 Гц номинальным напряжением 12,5 В с допускаемыми отклонениями в пределах от 11 до 14 В. Коммутационные элементы изделия допускают максимальный ток нагрузки до 0,3 А при напряжении до 31 В.
К выходным цепям КЧФ подключается реле постоянного тока, которое должно быть медленнодействующим на отпадание.
ОКП 31 8571
ОКП РБ 31.62.11.100
ТУ 32 ЦШ 3722-93
ТУ BY 200215500.047-2006
Основные характеристики
| Тип | Обозначение | Габаритные размеры, мм | Масса, кг, не более |
|---|---|---|---|
|
КЧФ |
36257-01-00 | 155х87х66 | 0,55 |
Форма заказа
Устройство контроля чередования фаз КЧФ УХЛ3 ТУ BY 200215500.047-2006
Комплект поставки
| № | Составляющая часть поставки | Количество |
|---|---|---|
| 1 | Устройство контроля чередования фаз КЧФ | 1 |
| 2 | Паспорт | 1 |
| 3 | Техническое описание и инструкция по эксплуатации | 1 (на 4 изделия) |
