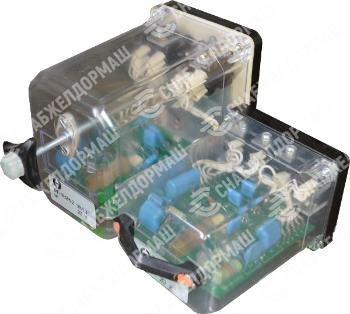

Устройство фазирующее ФУ-2М-1 ТЕШИ 66140-00-000 предназначено для эксплуатации в составе фазочувствительных рельсовых цепей, применяемых в системах автоматической блокировки и электрической централизации, и служит для обеспечения синфазного питания фазочувствительных путевых приемников.
Конструктивно ФУ-2М-1 собран в корпусе реле РЭЛ и устанавливается в релейных шкафах или на стативах постов ЭЦ.
ФУ-2М-1 обеспечивает сравнение фаз опорного и информационного напряжений переменного тока и формирует сигналы для управления реле, коммутирующих выходные электрические цепи информационного напряжения в соответствии с фазой опорного напряжения соответствующих преобразователей частоты.
Мощность, потребляемая ФУ-2М-1 от источника информационного напряжения - не более 8,0 Вт; от источника опорного напряжения - не более 0,85 Вт.
ОКП 31 8576
ОКП РБ 31.62.11.100
ТУ 32 ЦШ 2018-94
ТУ BY 200215500.067-2006
Основные параметры
| Наименование параметра | Номинальное значение | Предельные значения |
|---|---|---|
| Входное информационное напряжение переменного тока, В | 80 | 70-90 |
| Входное опорное напряжение переменного тока, В | 80 | 70-90 |
| Входной информационный ток, с подключенными реле, мА | — | не более 150 |
| Входной опорный ток, мА | — | не более 10 |
|
Выходное напряжение на нагрузке, В: - на включенном реле - на выключенном реле |
25 0 |
18-36 1,5 |
Основные характеристики
| Тип | Обозначение | Габаритные размеры, мм | Масса, кг, не более |
|---|---|---|---|
|
ФУ-2М-1 |
ТЕШИ 66140-00-000 | 155х87х66 | 1,16 |
Форма заказа
Устройство фазирующее ФУ-2М-1 УХЛ3 ТУ BY 200215500.067-2006
Комплект поставки
| № | Составляющая часть поставки | Количество |
|---|---|---|
| 1 | Устройство фазирующее ФУ-2М-1 | 1 |
| 2 | Этикетка | 1 |
| 3 | Техническое описание и инструкция по эксплуатации | 1 (на 24 изделия) |
