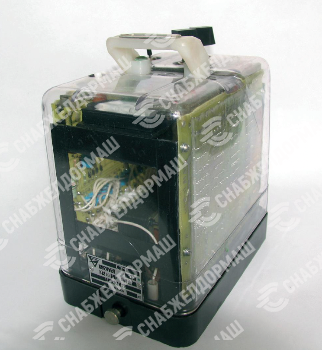

Сигнализатор заземления СЗМ 36256.01.00 предназначен для непрерывного автоматического контроля за сопротивлением изоляции действующих устройств СЦБ и позволяет производить измерения сопротивления изоляции контролируемых сетей как относительно земли, так и относительно друг друга.

Сигнализатор заземления СЗМ конструктивно выполняется в виде моноблочной конструкции, все его элементы смонтированы в корпусе реле ДСШ. СЗМ может устанавливаться в панелях питания, на релейных стативах постов ЭЦ и в релейных металлических шкафах наружной установки.
Сигнализатор обеспечивает непрерывный контроль изоляции и измерение токов утечки восьми источников питания:
- 1-й – 6-й – переменного тока номинальным напряжением 220 В;
- 7-й – переменного тока напряжением 24 В;
- 8-й – постоянного тока номинальным напряжением 24 В.
Электрические характеристики контролируемых источников приведены в таблице.

Ток утечки на «землю», вносимый изделием для контролируемых источников, не более:
- «~ 220 B» – 3 мА;
- «~ 24 B» – 1 мА;
- для плюсового полюса «=24 В» - 0,5 мА.
Чувствительность сигнализатора при номинальном напряжении питания и номинальном напряжении контролируемых источников (при условии срабатывания сигнализатора по одному контролируемому источнику):
- «~ 220 B» – (220+44) кОм;
- «~ 24 B» – не менее 23,0 кОм;
- для плюсового полюса «=24 В» - (24,0+1,2) кОм;
- для минусового полюса «=24 В» - (38,0+4,8) кОм.
Время срабатывания сигнализатора по всем контролируемым источникам питания при снижении сопротивления изоляции от до 20 кОм, в пределах от 1 до 3 с.
Сигнализатор заземления СЗМ конструктивно выполнен в корпусе реле ДСШ и Сигнализатор рассчитан для эксплуатации в условиях умеренного и холодного климата.

ОКП 31 8575
ОКП РБ 31.62.11.100
ТУ 32 ЦШ 3653-91
ТУ BY 200215500.046-2006

Основные характеристики

Форма заказа

Сигнализатор заземления СЗМ У3 ТУ BY 200215500.046-2006

Комплект поставки
