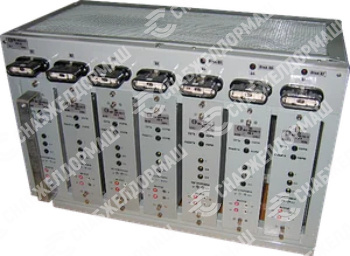

Преобразователь-выпрямитель ППВ-1 36601-00 предназначен для заряда аккумуляторной батареи от сети переменного тока (режим выпрямления) и преобразования энергии постоянного тока аккумуляторной батареи в переменный при отключении сети (режим преобразования). Преобразователь обеспечивает форсированный заряд аккумуляторной батареи в послеаварийный период и оптимальное содержание ее после восстановления емкости.
Преобразователь ППВ-1 может работать в следующих режимах:
- в режиме выпрямления - от сети переменного тока с номинальным напряжением 220 В частотой 50 Гц с допустимыми изменениями напряжения от 187 до 242 В и источника постоянного тока с номинальным напряжением 24 В с допустимыми отклонениями от 24 до 31 В.
- в режиме преобразования - от источника постоянного тока напряжением 24 В с допускаемыми изменениями в пределах от 21,6 до 26,4 В.
Электрические параметры в режиме выпрямления:
- преобразователь обеспечивает регулирование тока заряда от 0 до 20 А;
- действующее значение тока, потребляемого преобразователем от сети, при токе заряда 20 А - не более 7 А;
- ток заряда батареи не превышает 25 А, при сопротивлении резистора, регулирующего ток заряда, 11 кОм.
Электрические параметры в режиме преобразования:
- действующее значение напряжения на выходе преобразователя - 220 В +10-15% при напряжении аккумуляторной батареи 24 В и номинальной нагрузке 1000 Вт;
- ток, потребляемый от аккумуляторной батареи напряжением 24 В и действующее значение напряжения на выходе преобразователя при холостом ходе - не более соответственно 6А и 270 В;
- частота выходного напряжения преобразователя при номинальном напряжении питания 24 В - (50 ±0,5)Гц.
- при кратковременном коротком замыкании в нагрузке длительностью менее 0,1 с работа преобразователя восстанавливается без задержки;
- при длительном коротком замыкании в нагрузке преобразователь выключается и через время не более 3 мин. автоматически включается.
ОКП 36601-00
ТУ 32 ЦШ 1110-77
Основные характеристики
| Тип | Обозначение | Габаритные размеры, мм | Масса, кг, не более |
|---|---|---|---|
|
ППВ-1 |
36601-00 | 775х375х355 | 80 |
Форма заказа
Преобразователь-выпрямитель ППВ-1 ТУ 32 ЦШ 1110-77
Комплект поставки
| № | Составляющая часть поставки | Количество |
|---|---|---|
| 1 | Преобразователь ППВ-1 | 1 |
| 2 | Тиристор Т160-2-141 | 1 |
| 3 | Вентиль В50-2У2 | 1 |
| 4 | Транзистор П217Б | 1 |
| 5 | Стабилитрон полупр. Д314Д | 1 |
| 6 | Конденсатор МБГЧ-1-2Б-250-10±10% | 1 |
| 7 | Ручка | 1 |
| 8 | Техническое описание и инструкция по эксплуатации | 1 |
