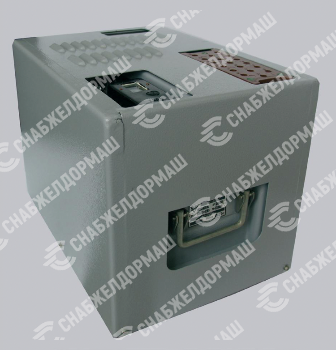

Преобразователь полупроводниковый ПП-0,3М 36863-00-00 предназначен для резервирования электропитания устройств железнодорожной автоматики при выключении сети однофазного переменного тока и для электропитания рельсовых цепей частотой однофазного переменного тока, отличной от частоты сети.
Преобразователь устанавливается в помещениях постов ЭЦ и в металлических утепленных контейнерах и модулях.
Преобразователь ПП-0,3М имеет следующие достоинства по сравнению с ПП-0,3:
- мягкий, более устойчивый пуск без использования осветительной лампы в нагрузке;
- работа на частоте 50 Гц вместо 60 Гц;
- возможность работы в автономном режиме с частотой 75 Гц;
- меньшее число трансформаторов, меньше размер силового дросселя, вместо реле КДР-5М применено реле меньших размеров РЭМ-ЗМ.
Преобразователь может работать с номинальной выходной частотой 50 или 75 Гц в автономном режиме или с внешним генератором (переключение осуществляется вручную установкой соответствующих перемычек).
Максимальная мощность нагрузки равна 0,3 кВт. КПД преобразователя при максимальной нагрузке и номинальной выходной частоте в автономном режиме работы не менее 73%.
ОКП 31 8573
ОКП РБ 31.10.50.530
ТУ 32 ЦШ 3811-95
ТУ BY 200215500.070-2007
Основные характеристики
| Тип | Обозначение | Габаритные размеры, мм | Масса, кг, не более |
|---|---|---|---|
| ПП-0,3М | 36863-00-00 | 271х386х316 | 38 |
Форма заказа
Преобразователь полупроводниковый ПП-0,3М УХЛ 3 ТУ BY 200215500.070-2007
Комплект поставки
| № | Составляющая часть поставки | Количество |
|---|---|---|
| 1 | Преобразователь полупроводниковый ПП-0,3М | 1 |
| 2 | Паспорт | 1 |
| 3 | Техническое описание и инструкция по эксплуатации | 1 на 4 изделия |
