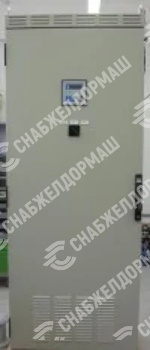

Источник питания универсальный UNZ-BC3.484 ТЕШИ.66364.00.000 - это модульный резервированный источник электрической энергии с микропроцессорным управлением и диагностикой, предназначенный для питания микропроцессорных устройств сигнализации, централизации и блокировки (МПЦ) небольших централизованных постов с максимум 12-ти стрелочными устройствами.

ТУ BY 200215500.104–2011
ОКП РБ 31.10.50.7

Конструктивные особенности

В зависимости от требований заказчика UNZ обеспечивают резервированные напряжения:
- трехфазное 3×230/400 В, 50 Гц, система заземления TN-C-S по ГОСТ 30331.2, для питания поста централизации и других устройств;
- двухфазное 110 и 220 В, 25 Гц, система заземления IT по ГОСТ 30331.2, для питания станционных и путевых рельсовых цепей с частотой 25 Гц;
- постоянного тока 220 В, система заземления IT по ГОСТ 30331.2, для питания стрелочных приводов;
- постоянного тока 24 В, система заземления IT по ГОСТ 30331.2, для питания централизованного поста.

UNZ питаются напряжением от источников:
- электрической сети общего назначения, фидер 1;
- электрической сети общего назначения, фидер 2;
- дизель-генераторного агрегата (ДГА).

UNZ обеспечивают на выходе:
- резервированное трехфазное напряжение U50D после прекращения подачи всех входных напряжений на протяжении длительного времени ТD;
- резервированное напряжение постоянного тока U0 после прекращения подачи всех входных напряжений на протяжении длительного времени ТD;
- нерезервированное или резервированное на короткое время трехфазное напряжение U50N на протяжении времени ТN;
- нерезервированное трехфазное напряжение U50R, которое выдается через контакторы прямо с ввода питающего напряжения UV1 или UV2 или UVD;
- резервированное двухфазное напряжение UT25 после прекращения подачи всех входных напряжений на протяжении длительного времени ТD;
- резервированное напряжение постоянного тока U220 после прекращения подачи всех входных напряжений на протяжении длительного времени ТD.

Время ТN и ТD определяется проектом станции. Если время не определено, то ТN равно 20 с, а ТD зависит от емкости использованных батарей и нагрузки UNZ.
UNZ предназначены для работы в условиях умеренного и холодного климата, вид климатического исполнения УХЛ 4.2* по ГОСТ 15150, но при температуре окружающего воздуха от плюс 5 до плюс 35 оС.
UNZ не предназначены для эксплуатации во взрывоопасных и пожароопасных зонах.
Степень защиты UNZ соответствует степени защиты IP20 (IP00 при открытых дверях и со стороны ввода кабелей на крыше шкафов) по ГОСТ 14254.

Защита от поражения электрическим током UNZ соответствует требованиям п. 7.4 СТБ МЭК 60439-1.
UNZ по условиям размещения в капитальных отапливаемых помещениях по допускаемым механическим и климатическим воздействиям относятся соответственно к классификационным группам МС1 и К1.1.

UNZ функционально состоят из двух частей: одна часть составляет один или два шкафа зарядного устройства аккумуляторных батарей и батареи – обозначение А, вторую часть составляют шкафы Е (Е1), Е2 и Е3 с преобразователями и остальным оборудованием. Оборудование UNZ монтируется в шкафах, количество шкафов их размеры и компоновка определяются в зависимости от варианта исполнения UNZ.  Исполнение шкафов Е (Е1), Е2 и Е3 UNZ – ЭMC среда A по СТБ МЭК 60439-1.

Варианты UNZ обозначаются трехбуквенным кодом XYZ, где:
- X – обозначение входных напряжений в соответствии с таблицей 1;
- Y – обозначение количества батарей, включая зарядные устройства, и источников DC 24 В в соответствии с таблицей 2;
- Z – обозначение варианта выходных напряжений в соответствии с таблицей 3.

Таблица 1 – Обозначение входных напряжений

Таблица 2 – Обозначение количества батарей и источников DC 24 В

* Для повышения надежности включены два идентичных источника параллельно

Таблица 3 – Обозначение варианта выходных напряжений

Состав UNZ, наименование и назначение шкафов

Примечания

1. Шкаф Е (Е1) предназначен для преобразования напряжения, фильтрации, выхода напряжения частотой 50 Гц и напряжения постоянного тока 24 В. Содержит контроллер автоматического управления, диагностические и измерительные цепи.
2. Шкаф Е2 предназначен для преобразования напряжения, контроля и выхода напряжения частотой 25 Гц. Выхода напряжения постоянного тока 24 В (для варианта UNZ-BC3.48D).
3. Шкаф Е3 предназначен для преобразования напряжения, контроля и выхода напряжения 220 В.
4. Щит переключения вводов R1 предназначен для ввода питания и переключения входных вводов.
5. Шкаф А предназначен для размещения батареи 96 В, зарядки батареи и защиты вывода батареи. Количество шкафов А (один или два) и номинальная емкость батареи (А∙ч) определяются проектом станции. Конкретные значения емкости выбираются из ряда: 20, 32, 50, 65, 90, 100, 120, 180.

Форма заказа

Пример условного обозначения UNZ с:
- тремя входными напряжениями питания UV1, UV2, UVD;
- двумя комплектами батарей с зарядными устройствами и источниками DC 24 В;
- выходными напряжениями 50 и 25 Гц и резервным преобразователем:
“Источник питания универсальный UNZ-ВС3.486 УХЛ 4.2* ТУ BY 200215500.104-2011”.

Комплект поставки
