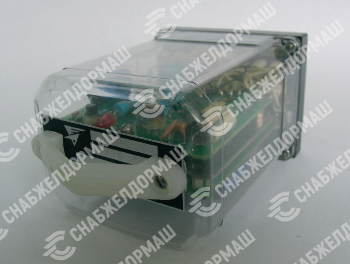

Датчик импульсов микроэлектронный ДИМ-3М ТЕШИ.36763-270-00 предназначен для эксплуатации на железнодорожном транспорте и используется в качестве датчика импульсного питания различных нагрузок СЦБ в автоблокировке, на железнодорожных переездах и на постах ЭЦ.
Датчик импульсов микроэлектронный ДИМ-3М работает совместно с выходными реле типов НМПШ2-400, С2-400 и ТШ-65В. Одновременно к ДИМ-3М может быть подключено одно или два реле любого из перечисленных типов.
ДИМ-3М имеет режим автоматического включения импульсной работы подключением нагрузки, а также режим включения контактами управляющих реле.
Датчик содержит два независимо работающих в режиме автозапуска датчика: датчик 1 и датчик 2.
Электропитание ДИМ-3 осуществляется от одного из источников постоянного тока 12 В, 14 В или 24 В.
Электропитание устройства автозапуска датчика 1 осуществляется от одного из источников постоянного тока номинальным напряжением 6 В, 7,5 В, 12 В, 14 В или 24 В, датчика 2 – как от источника постоянного тока (как для датчика 1), так и от источника переменного тока частотой 50 Гц и номинальным напряжением 7,5 В.
Ток, потребляемый от источника электропитания постоянного тока при номинальном напряжении 24 В, - не более 45 мА, при номинальном напряжении 14 В - не более 60 мА.
ОКП 31 8576
ОКП 31.62.16.900
ТУ BY 200215500.081–2007
| Датчик 1 | Датчик 2 | ||||
|---|---|---|---|---|---|
| Устанавливаемая перемычка между вводными контактами | Длительность, мс | Устанавливаемая перемычка между вводными контактами | Длительность, мс | ||
| импульса | периода | импульса | периода | ||
| перемычка не устанавливается | 500 | 1000 | 83-81-73 | 750 | 1500 |
| 21-22 | 350* | 700* | 83-72 | 500 | 1500 |
| 21-23 | 250* | 500* | 83-81, 71-72 | 1000 | 1500 |
* в режиме непрерывной работы
Основные характеристики
| Тип | Обозначение | Габаритные размеры, мм | Масса, кг, не более |
|---|---|---|---|
|
ДИМ-3М |
ТЕШИ.36763-270-00 | 156х88х69 | 0,5 |
Форма заказа
Датчик импульсов микроэлектронный ДИМ-3М УХЛ2 ТУ BY 200215500.081-2007
Комплект поставки
| № | Составляющая часть поставки | Количество |
|---|---|---|
| 1 | Датчик импульсов микроэлектронный ДИМ-3М | 1 |
| 2 | Руководство по эксплуатации | 1 |
| 3 | Этикетка | 1 |
