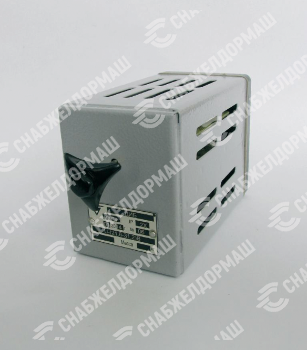

Датчик импульсов бесконтактный ДИБ 36767-01-00 предназначен для управления работой блока силового кодирования БСК, осуществляющего импульсное питание цепей переменного тока: ламп табло и пультов управления ЭЦ, ламп пультов ограждения составов, ламп светофоров и др.
Конструктивно ДИБ собран в металлическом корпусе реле НМШ.
Датчик имеет 4 выхода и управляет работой четырех блоков БСК.
Датчик с четырьмя выходами при номинальном напряжении источника питания и нагрузке (0,9—1,1) кОм обеспечивает генерацию импульсов напряжением (2,5 - 4,2)В. Длительность импульсов и интервалов соответственно: 1с х 0,5с; 0,5с х 1с; 0,5с х 0,5с с точностью ±10%.
ДИБ устанавливается на панелях питания и релейных стативах постов ЭЦ и рассчитан для работы в условиях умеренного и холодного климата.
ОКП 31 8576
ОКП РБ.31.62.11.100
ТУ 32 ЦШ 1790-83
ТУ BY 200215500.061-2006
Основные характеристики
| Тип | Обозначение | Габаритные размеры, мм | Масса, кг, не более |
|---|---|---|---|
|
ДИБ |
36767-01-00 | 200х112х87 | 1,0 |
Форма заказа
Датчик импульсов бесконтактный ДИБ УХЛ 4.2 ТУ ВY 200215500.061-2005
Комплект поставки
| № | Составляющая часть поставки | Количество |
|---|---|---|
| 1 | Датчик импульсов бесконтактный ДИБ | 1 |
| 2 | Паспорт | 1 |
| 3 | Техническое описание | 1 |
