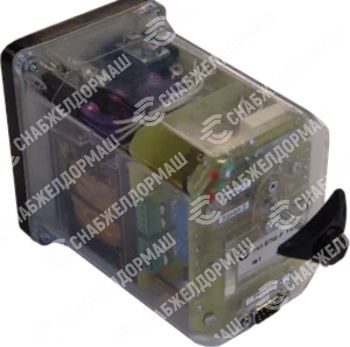

Блок питания табло БПТ ТЕШИ.66231-00-00 предназначен для электропитания индикаторов отображения информации в унифицированных табло электрической централизации (ЭЦ), диспетчерской централизации (ДЦ) и диспетчерского контроля (ДК).
БПТ размещается на стативе в релейной части поста ЭЦ, в составе питающей установки или непосредственно в подставке самого табло.
Электрические характеристики контролируемых источников приведены в таблице.
| Наименование | Напряжение, В | Номинальная частота, Гц |
|---|---|---|
|
Напряжение питания, В |
~ от 11 до 14 | Номинальное знач. 12 В |
|
Напряжение на выходе, В |
от 5,7 до 6,3 | Номинальное знач. 6 В |
|
Ток нагрузки, А |
от 0 до 10 | - |
| Ток, потребляемый от источника переменного напряжения, А, не более | 11 | - |
ОКП 31 8565
ОКП РБ 31.10.50.700
ТУ BY 200215500.078-2007
Основные характеристики
| Тип | Обозначение | Габаритные размеры, мм | Масса, кг, не более |
|---|---|---|---|
|
Блок питания табло БПТ |
ТЕШИ.66231-00-00 | 230х195x275 | 4,0 |
Форма заказа
Блок питания табло БПТ УХЛ 4.2 ТУ BY 200215500.078-2007
Комплект поставки
| № | Составляющая часть поставки | Количество |
|---|---|---|
| 1 | Блок питания табло БПТ | 1 |
| 2 | Паспорт | 1 |
| 3 | Руководство по эксплуатации | 1 (на 5 изделий) |
| 4 | Схема электрическая принципиальная | 1 |
| 5 | Перечень элементов | 1 |
