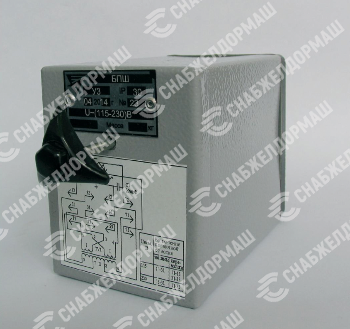

Блок питания штепсельный БПШ ТЕШИ 6650-00-000 предназначен для питания линейных цепей в кодовой автоблокировке переменного тока.
Конструктивно блок питания БПШ изготавливается в корпусе реле НМШ.
Блок питания БПШ представляет собой выпрямительное устройство, получающее питание от сети переменного тока частотой 50Гц, напряжением 110 или 220 В, на выходе которого можно получить постоянное напряжение 16 В ± 10 %, 20 В ± 10 % при токе нагрузки 100 мА и 60 В ± 10% при токе нагрузки 50 мА. Необходимое выпрямленное напряжение получают путём установки перемычек и подключения монтажных проводов к соответствующим контактным выводам штепсельной розетки.
Электрические характеристики блока БПШ соответствуют величинам, приведённым в таблице:
| Номинальное напряжение переменного тока на входе блока, В | Перемычка между контактными выводами блока | Постоянное напряжение на выходе блока, В | Выпрямленный ток нагрузки, мА | Переменное напряжение на нагрузке, В |
|---|---|---|---|---|
| 110 | 11-13, 31-33, 73-32, 53-12 | 16±10% | 100 | 8,0 |
| 220 | 33-11, 73-32, 53-12 |
|
|
|
| 110 | 11-13, 31-33, 73-51, 53-12 | 20±10% | 100 | 8,0 |
| 220 | 33-11, 73-51, 53-12 |
|
|
|
| 110 | 11-13, 31-33, 73-71, 53-12 | 60±10% | 50 | 7,0 |
| 220 | 33-11, 73-71, 53-12 |
|
|
|
ОКП 31 8561
ОКП РБ 31.10.50.700
ТУ 32 ЦШ 2023-94
ТУ BY 200215500.073-2007
Основные характеристики
| Тип | Обозначение | Габаритные размеры, мм | Масса, кг, не более |
|---|---|---|---|
|
БПШ |
ТЕШИ 6650-00-000 | 210х114х89 | 1,5 |
Форма заказа
Блок питания штепсельный БПШ У3 ТУ BY 200215500.073-2007
Комплект поставки
| № | Составляющая часть поставки | Количество |
|---|---|---|
| 1 | Блок питания БПШ | 1 |
| 2 | Паспорт | 1 |
