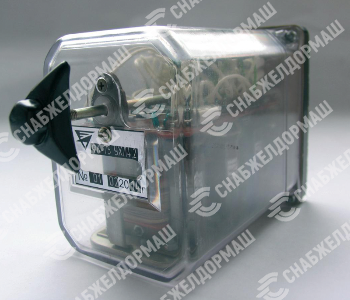

Блок фазоконтрольный ФК-75 ТЕШИ.16203-00-00 предназначен для контроля фаз в схемах управления стрелочным приводом с электродвигателем трехфазного тока.
Конструктивно блок ФК-75 изготавливается в штепсельном исполнении в корпусе реле НМШ и имеет соответствующую нумерацию контактов. Питание блока осуществляется от источника переменного тока номинальным напряжением 230 В частотой 50 Гц с допустимыми изменениями в пределах от 207 до 242 В.
Блок имеет на контактах 52-53 при подключенной обмотке реле НМПШ-1200/250 и прохождении по первичным обмоткам его трансформаторов трехфазного тока частотой 50 Гц напряжения блокировки, указанные в таблице.
| Рабочий ток (Ip), А | Напряжение блокировки (Uб),В | Напряжение остаточное (Uост), В, не более |
|---|---|---|
|
1,0 3,0 5,0 |
16+6 30+6 36+6 |
1,5 1,5 1,5 |
ОКП РБ 31.20.31.700
МКС 45.120
ТУ BY 200215500.072–2014
Основные характеристики
| Тип | Обозначение | Габаритные размеры, мм | Масса, кг, не более |
|---|---|---|---|
|
ФК-75 |
ТЕШИ.16203-00-00 | 210х89х114 | 1,3 |
Форма заказа
Блок фазоконтрольный ФК-75 ТУ BY 200215500.072-2014
Комплект поставки
| № | Составляющая часть поставки | Количество |
|---|---|---|
| 1 | Блок фазоконтрольный | 1 |
| 2 | Этикетка | 1 |
