Чувствительные элементы медные (ЧЭМ) применяются в термометрах сопротивления. Чувствительные элементы в конструктивном исполнении "1" могут применяться как самостоятельное изделие для контроля температуры воздуха и неагрессивных газов, а также для измерения температуры холодного спая в измерителях-регуляторах, работающих с термопарами.

Чувствительные элементы имеют следующие типы НСХ: 50М, 100М, Pt100, Pt1000. Чувствительные элементы медные ЧЭМ (50М, 100М) выпускаются в корпусе (исп. 1) и без корпуса (исп. 2, 3).

Чувствительный элемент медный представляет собой малогабаритную катушку из тонкого медного провода покрытого высокотемпературным лаком, намотанного бифилярно для уменьшения влияния на параметры электромагнитного поля.

Принцип действия термочувствительных элементов основан на известной зависимости электрического сопротивления меди от температуры.

Технические характеристики:

№ конструктивного исполнения	1	2	3

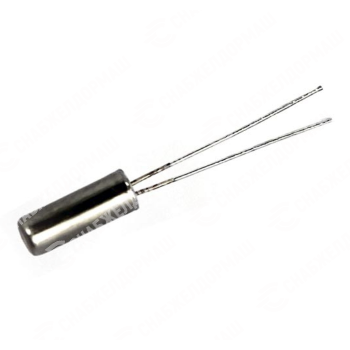

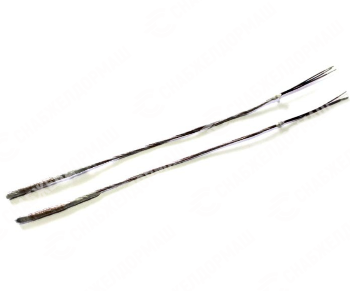

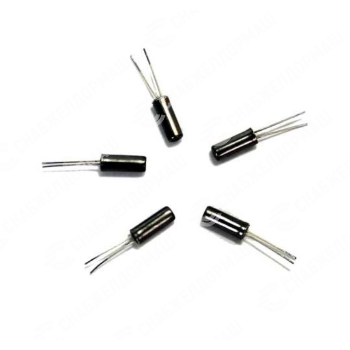

Внешний вид
НСХ	50М	50М, 100М	50М, 100М
Диапазон измерений	-50…+150°С, -50…+180°С
Класс точности	В, С	А, В, С	С
Схема соединений	2	3	2
Номинальный измерительный ток, мА	0,2	0,5	0,2
Время реакции, с	4,0	5,0	2,0
Материал оболочки	Сталь Ст10 +Ni	Фторопластовая лента
Степень защиты	IP66	IP00
