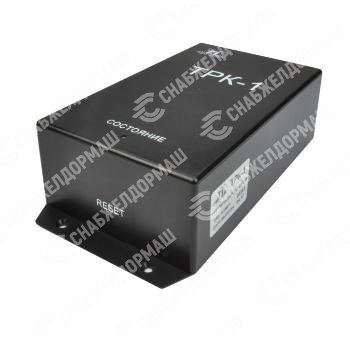

Транскодер ТРК-1 предназначен для увеличения длины двухпроводной абонентской линии цифрового телефонного аппарата (ТА). ТРК-1 не подлежит самостоятельной эксплуатации, используется совместно с модулем СМЦК-4П коммутационной станции СМК-30.

ТРК-1 должен находиться от телефонного аппарата на расстоянии не более 800 м и не более 6 км (при использовании симметричного кабеля связи сечением не менее 0,5 мм2) от коммутационной станции СМК-30 (рисунок 1).

Рисунок 1

ТРК-1 может располагаться на горизонтальной и вертикальной плоскости.

На панелях ТРК-1 расположены (рисунок 2):

• винт защитного заземления;
• зажимная клемма Uk0, для подключения выхода канала с модуля СМЦК-4П;
• разъем RJ11 и зажимная клемма Up0, для подключения телефонного аппарата;
• индикатор общего состояния устройства «СОСТОЯНИЕ».

Рисунок 2

При подключении ТРК-1 необходимо выполнить следующие действия (см. рисунок 2):

• к клемме Uko необходимо подключить линейным кабелем выход канала станционного модуля СМЦК-4П. Линейный кабель должен представлять собой витую пару категории не ниже 3 сечением не менее 0,5 мм2. Первичная защита линии должна осуществляться средствами кроссового оборудования;
• телефонный аппарат подключается к разъёму RJ11 (используются два центральных контакта) или, при удалённом размещении телефона, к клемме Upo с помощью витой пары категории не ниже 3 сечением не менее 0,5 мм2.
