• Широкие возможности интеграции в действующие системы
• Высокая живучесть системы, с возможностью 100% резервирование
• Развитая система управления контроля каждого элемента сети
• Глубокий мониторинг системы для выявления предотказных ситуаций
• Широкий диапазон поддерживаемых источников точного времени

Система часофикации СЧМ предназначена для работы единой синхронизированной сети точного времени с индикацией сигналов текущего времени в различных зонах объекта с повышенными требованиями надёжности. Текущее время отображается на электронных часах-табло и стрелочных часах.

Система часофикации представлена двумя комплексами: СЧМ-30П и СЧМ-30. Первичная СЧМ-30П и вторичная СЧМ-30 часовые станции позволяют строить сети любого масштаба.

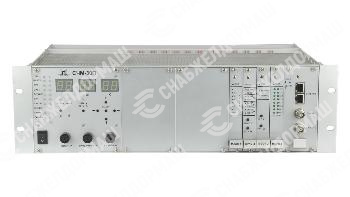

СЧМ-30П – это комплекс верхнего уровня, обеспечивающий функции первичных часов, центральной часовой станции и является базовым функциональным элементом системы СЧМ. СЧМ-30П решает следующие задачи:

• хранение собственной энергонезависимой шкалы времени;
• синхронизация хранимой шкалы времени с всемирным скоординированным временем UTC (по резервированным каналам GPS/GLONASS) и государственной системой единого времени (по каналам проводного вещания Московской городской трансляционной сети);
• синхронизация подчинённых комплексов СЧМ-30, синхронизация стороннего компьютерного оборудования и микропроцессорных систем по протоколу NTP;
• формирование синхронизирующих импульсов для стороннего оборудования;
• мониторинг состояния компонентов системы с возможностью ведения журнала событий.

Схема системы СЧМ:

Благодаря установке в СЧМ-30П и СЧМ-30 различного набора модулей можно получить гибкую и расширяемую систему.

  Существуют следующие виды модулей:

• Модуль МГСИ-4 - предназначен для генерации КСИ для коррекции времени подчинённых станций вторичных часов, а также для контроля целостности управляющего шлейфа и контроля передачи КСИ.
• Модуль МЦРС-4 - универсальный интерфейсный модуль, каждый канал которого может быть сконфигурирован в один из трёх режимов: RS-485, RS-422, RS-232. Предназначен для подключения часов ЧВР, антенны АГПС-01.
• Модуль МЭСЧ-2 - предназначен для управления электромеханическими часами с разнополярными управляющими импульсами до 30В постоянного тока.
• Модуль МАДВ-8 - предназначен для съёма данных с «сухих» и находящихся под напряжением контактов. Используется для подключения путевых реле, датчиков аварийной сигнализации и т. д.

Антенна АГПС-01 предназначена для обеспечения возможности синхронизации СЧМ-30П от системы бортовых эталонных часов группировок орбитальных спутников GPS/ГЛОНАСС.

СЧМ-30П оборудована симметричными 120 Ом входами синхронизации, выведенными на разъём DB-9 крейта, так и несимметричными 50 Ом BNC-входами, выведенными на переднюю панель системного модуля (2 шт.). На эти входы могут быть поданы частотные сигналы 2,048/5/10 МГц и 1 Гц от первичного эталонного источника приёмника-синхронизатора (стандартов частоты). Все источники синхронизации СЧМ-30П могут работать по приоритетной схеме. При отсутствии электропитания обеспечивается точность хода ± 0,17 с/сутки (при температуре модулей 0…плюс 40 °C).

Для синхронизации по каналам проводного вещания системный модуль СМ СЧМ-30П оборудован двумя независимыми 2-проводными входами (выведены на заднюю сторону крейта в разъёме DB-9). Предназначены эти входы для приёма тональных посылок сигналов точного времени из эфира проводного вещания Московского метрополитена в конце часовых интервалов, обеспечивая СЧМ-30П дополнительным источником синхронизации времени, например, при отсутствии приёма сигналов от обоих блоков АГПС-01 или при затруднённом приёме сигналов от спутниковой группировки. Характеристики входов: 30 В AC, импеданс 6000 Ом. Защиту этих интерфейсов обеспечивается с помощью модулей защиты Модуль защиты МЗ1-НТ-90-1,25 и МЗ2-НТ-60-0,2.
