- До 60 аналоговых и цифровых абонентских портов
- До 64 портов Е1
- До 5 оптических портов STM-1
- До 2 оптических портов STM-4
- Встроенный первичный мультиплексор
- Кольцевое резервирование тракта Е1

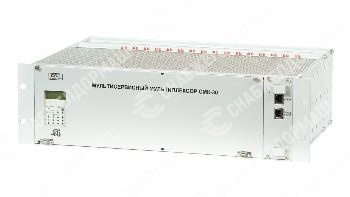

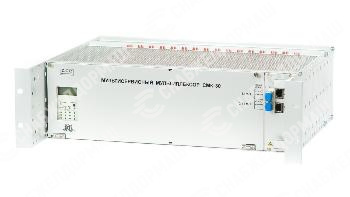

Мультисервисный мультиплексор СМК-30 – это единая технологическая платформа, способная комплексно решать телекоммуникационные задачи на современном уровне.
Мультисервисный мультиплексор СМК-30 может применяться в качестве:
- Оптического мультиплексора для построения сетей связи SDH уровней STM-1, STM-4
- Первичного мультиплексора для организации сети первичных мультиплексоров nх64 кбит/с с различными окончаниями, расширенными функциями и дополнительными технологическими возможностями
- Организации сети коммутаторов 2-го и маршрутизаторов 3-го уровней с протоколами TCP/IP и голосовыми VoIP шлюзами
- Организации сети связи совещаний
- Систем видеонаблюдения и охранно-пожарной сигнализации
На базе существующей сети СПД ОТН СМК-30 позволяет с минимальными затратами создать в помещениях станций распределенную систему охранной и пожарной сигнализации с централизованным управлением.
Комплекс оборудования на основе мультиплексора СМК-30 является открытой системой, функции которой постоянно расширяются. В связи с этим на предприятии появляются новые устройства, выпускаются новые версии встроенного программного обеспечения, программного обеспечения системы мониторинга и администрирования, специализированных АРМов. Техническое сопровождение системы проводится предприятием бесплатно в течение всего периода эксплуатации оборудования и включает в себя обновление версий программного обеспечения, добавление новых функций, консультации обслуживающего персонала, гарантийное обслуживание.
Создаются и развиваются сервисные центры на сети дорог. Сервисные центры организуют техническое обслуживание, сопровождение системы, централизованную доставку на предприятие устройств для ремонта, анализ отказов.
Схема применения мультисервисного мультиплексора СМК-30:

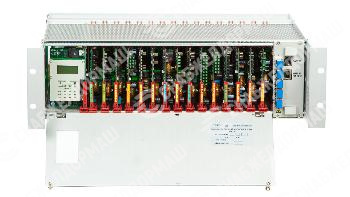

Для расширения функционала СМК-30 в его крейт может быть установлено до 15 модулей расширения:
| Наименование | Описание | Число каналов |
|---|---|---|
|
СМПЕ1-4 |
Дополнительные порты Е1. |
4 |
|
СМПП |
Маршрутизатор Ethernet 3 уровня с поддержкой протоколов маршрутизации RIP, OSPF, BGP. Поддержка протоколов GFP, SNMP, SIP, UDP. |
4 |
|
СМА-2-2П |
2-проводные каналы перегонной связи (ПГС), межстанционной связи (МЖС). |
2 |
|
СМЛТ-2С |
Организация магистральных трактов по медному кабелю и ВЛС, без дистационного питания. |
2 Е1 |
|
СМЛТ-2СД |
Организация магистральных трактов по медному кабелю и ВЛС. |
2 Е1 |
|
СМА-4-4 |
4-проводные каналы ТЧ 600 Ом. |
4 |
|
СМА-4-4Д |
4-проводные каналы ТЧ 600 Ом. Используется для организации системы связи совещаний, служат для подключения ПОСС-1, ПОСС-2. |
4 |
|
СМА-2-4 |
2-проводные каналы ТЧ 600 Ом, универсальный стык с АТС, аппаратами ЦБ, МБ, служебная связь. |
4 |
|
СМГП-8 |
Модуль записи речевой информации. |
8 |
|
СМОПС |
Шлейфы охранно-пожарной сигнализации, шлейф питания. Подключение активных и пассивных датчиков, адресных датчиков. |
7 |
|
МЦРС-4 |
Подключение устройств с цифровыми интерфейсами RS-232/RS-422/RS-485. Организация групповых каналов и «точка-точка» (синхронный/асинхронный режимы, выделение каналов nх64, n=1…30) |
4 |
|
СМЦИ-4С |
Коммутатор 2 уровня, порты IEEE802.3, 2 контроллера SDLC для инкапсуляции трафика Ethernet в потоки Е1. |
4 |
|
СМЦИ-4К |
Коммутатор 2 уровня, порты IEEE802.3, 4 контроллера SDLC для инкапсуляции трафика Ethernet в потоки Е1. |
4 |
|
СМА-2-4И |
2-проводные каналы для выноса избирательной связи, для подключения РС. |
4 |
|
СМЦК-4П |
2-проводный канал Uk0 с дистанционным питанием. Дальность до 5 км при диаметре жилы кабеля 0,5 мм. |
4 |
|
СМЦПД-4 |
2-проводный абонентский Uр0 стык. Работает совместно с модулем СМЦП-4 (станционная сторона). Дальность до 1 км. |
4 |
|
СМЦП-4 |
Используется для организации выноса цифрового телефона (пульта), стык Uр0, станционная сторона, работает совместно с модулем СМЦПД-4 (сторона абонента). |
4 |
|
СМЦГ-4 |
4-проводные цифровые каналы G.703.1 для подключения систем ДЦ (сонаправленный стык 64 кбит/с). |
4 |
|
СМЦT-8 |
Цифровые 4-проводные каналы для подключения терминальных телеграфных аппаратов. |
8 |
|
СМА-3-4 |
Вынос 3-проводных СЛ. |
4 |
