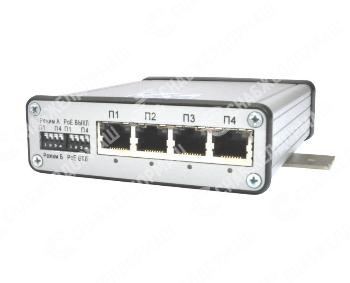

Медиаконвертер МК-4 предназначен для преобразования интерфейса Ethernet 10/100BASE-TX в интерфейс Ethernet 100BASE-FX и организации на его основе 5-ти портового Ethernet-коммутатора. МК-4 имеет 4 порта Ethernet 10/100BASE-TX с возможностью подачи питания через линии Ethernet по каждому из них в конфигурации 2xPoE (режим А или В) и 2xPoE+ (режим В) согласно рекомендациям IEEE 802.3af-2003/IEEE 802.3at-2009 и автоматического сброса питания в случае отсутствия обмена пакетами данных в течение 10 минут.
МК-4 выпускается в следующих исполнениях:
- с SFP-слотом, позволяющим использовать сменные трансиверы:
- трансивер SC-15/13-19, длина волны передатчика/приёмника 1550/1310 нм, оптический бюджет 19 дБ, дальность (включая запас на старение и соединения) 0 ... 20 км, тип коннектора SC;
- трансивер SC-13/15-19, длина волны передатчика/приёмника 1310/1550 нм, оптический бюджет 19 дБ, дальность (включая запас на старение и соединения) 0 ... 20 км, тип коннектора SC;
- трансивер LC-15/13-19, длина волны передатчика/приёмника 1550/1310 нм, оптический бюджет 19 дБ, дальность (включая запас на старение и соединения) 0 ... 20 км, тип коннектора LC;
- трансивер LC-13/15-19, длина волны передатчика/приёмника 1310/1550 нм, оптический бюджет 19 дБ, дальность (включая запас на старение и соединения) 0 ... 20 км, тип коннектора LC;
- трансивер LC-15/13-29, длина волны передатчика/приёмника 1550/1310 нм, оптический бюджет 29 дБ, дальность (включая запас на старение и соединения) 0 ... 40 км, тип коннектора LC;
- трансивер LC-13/15-29, длина волны передатчика/приёмника 1310/1550 нм, оптический бюджет 29 дБ, дальность (включая запас на старение и соединения) 0 ... 40 км, тип коннектора LC.
- со встроенным оптическим одноволоконным портом SC типа, длина волны передатчика/приёмника 1550/1310 нм, оптический бюджет 19 дБ;
- со встроенным оптическим одноволоконным портом SC типа, длина волны передатчика/приёмника 1310/1550 нм, оптический бюджет 19 дБ;
- со встроенным оптическим одноволоконным портом SC типа, длина волны передатчика/приёмника 1550/1310 нм, оптический бюджет 29 дБ;
- со встроенным оптическим одноволоконным портом SC типа, длина волны передатчика/приёмника 1310/1550 нм, оптический бюджет 29 дБ.
При необходимости обеспечения выходной мощности 150 Вт, необходимо заказывать блок питания БПМК-150/54.
При необходимости обеспечения выходной мощности 240 Вт, необходимо заказывать блок питания БПМК-240/54.
| Общие параметры | ||
|---|---|---|
|
Напряжение питания, В |
– Сеть постоянного тока напряжением от 40 до 57 В; |
|
|
Потребляемая мощность, Вт:
– отдельно МК-4 |
– 4, не более; |
|
|
Диапазон рабочих температур, ºС |
от –40 до +70 |
|
|
Габаритные размеры (ДxШxВ), мм, не более |
120x103x35 |
|
|
Материал корпуса |
Алюминиевый сплав |
|
|
Масса, кг, не более |
0,5 |
|
| Интерфейс | ||
|---|---|---|
|
Интерфейс |
– 4х10/100BASE-TX (IEEE 802.3i/u); |
|
|
Тип подключения UTP |
MDI/MDI-X автоопределение |
|
|
Тип оптоволокна |
Двунаправленное одномодовое оптоволокно |
|
|
Количество портов с возможностью подачи питания по присоединенной линии Ethernet:
– спецификация PoE |
– 2, P1 и P2; |
|
|
Напряжение питания, подаваемое в линию Ethernet, В |
40 … 57, в зависимости от напряжения питания МК-4 |
|
|
Максимальная мощность постоянного тока, передаваемая по одной присоединенной линии Ethernet, Вт:
– порты P1 и P2 |
– 13, не более; |
|
|
Гальваническая развязка интерфейса Ethernet, кВ |
1,5, не менее |
|
| Блок питания БПМК-150/54 | ||
|---|---|---|
|
Входное напряжение, В |
Сеть переменного тока напряжением 220 В ±20% частотой 50 Гц |
|
|
Выходное напряжение, В |
Постоянный ток напряжением 48 В ±4% |
|
|
Пульсации выходного напряжения, В, не более |
0,2 |
|
|
Номинальная выходная мощность в диапазоне температур –40 … +70ºС, Вт, не менее |
150 |
|
|
Встроенная защита |
Тепловая (от перенапряжения по входу, от токовой перегрузки по выходу) |
|
|
Назначение выводов |
– Голубой – сеть, нулевой провод; |
|
|
Блок питания БПМК-240/54
|
||
|---|---|---|
|
Входное напряжение, В |
Сеть переменного тока напряжением 220 В ±20% частотой 50 Гц |
|
|
Выходное напряжение, В |
Постоянный ток напряжением 48 В ±4% |
|
|
Пульсации выходного напряжения, В, не более |
0,2 |
|
|
Номинальная выходная мощность в диапазоне температур –40 … +70ºС, Вт, не менее |
240 |
|
|
Встроенная защита |
Тепловая (от перенапряжения по входу, от токовой перегрузки по выходу) |
|
|
Назначение выводов |
– Голубой – сеть, нулевой провод; |
|
