Назначение
Светильники предназначены для общего и местного освещения на предприятиях газовой, нефтяной, нефтехимической, деревообрабатывающей, лакокрасочной, текстильной и других отраслях промышленности, в помещениях и на открытых площадках, для освещения шкафов, местного освещения рабочих мест, кабин на передвижных установках во взрывоопасных зонах классов 1 и 2.
Описание конструкции
Взрывонепроницаемая оболочка светильника состоит из двух частей - колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, выполненный из закаленного стекла (сталинита) и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаеиое соединение.

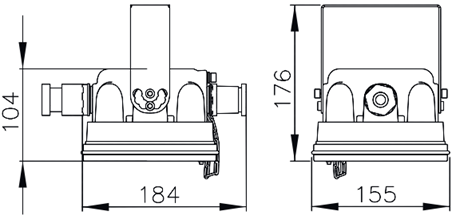

Габариты
Общие технические характеристики
|
Параметры питающей сети |
180-250 В, 50Гц. |
|
Световой поток, не менее Лм |
1400 |
|
Тип КСС |
Д |
|
Коэффициент мощности |
0,95 |
|
Степень защиты от внешних воздействий |
IP65 |
|
Коэффициент пульсации |
не более 0,1 |
|
Группа условий эксплуатации |
M2 |
|
Класс защиты от поражения электрическим током |
I |
|
Сейсмостойкость |
9 баллов по шкале MSK-64 |
|
Ударопрочность |
IK10 |
|
Энергоэффективность |
А+ |
|
Индекс цветопередачи CRI, не менее |
80 |
|
Монтаж |
Транзитный или тупиковый 3-х жильным круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм |
|
Масса, кг |
2,3 |
|
Срок службы, лет |
10 |
|
Диапазон рабочих температур |
от -60° до +40° |
|
Маркировка взрывозащиты |
1Ex d IIС T6 Gb |
|
Мощность лампы, Вт |
10 |
|
Тип лампы |
Светодиоды |
|
Тип патрона |
- |
|
ЭПРА |
Нет |
Опции:
- Блок питания для различных напряжений АС/DC (12…220В)
- Матирование светопропускающего элемент
- Химостойкое исполнение
Исполнения светильников
|
Модель |
Мощность, Вт |
Световой поток, |
Тип КСС |
Масса,кг |
|
АПЛИТ Ех Д-10П УХЛ1 |
10 |
1400 |
Д |
3,2 |
|
АПЛИТ Ех Д-20П УХЛ1 |
20 |
2800 |
Д |
3,2 |
|
АПЛИТ Ех Д-30П УХЛ1 |
30 |
4200 |
Д |
3,2 |
|
АПЛИТ Ех Д-20 М УХЛ1 |
20 |
2800 |
М |
3,2 |
|
АПЛИТ Ех Д-30 М УХЛ1 |
30 |
4200 |
М |
3,2 |
|
АПЛИТ Ех-01Д-10 УХЛ1 |
10 |
1400 |
Д |
2,3 |
|
АПЛИТ Ех-01Д-20 УХЛ1 |
20 |
2800 |
Д |
2,3 |
|
АПЛИТ Ех-01Д-30 УХЛ1 |
30 |
4200 |
Д |
2,3 |
Дополнительное монтажное оборудование

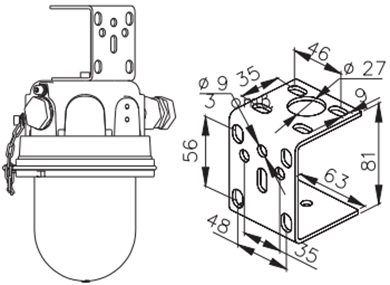

Поворотный подвес

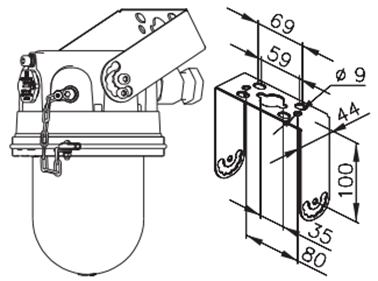

Универсальная скоба

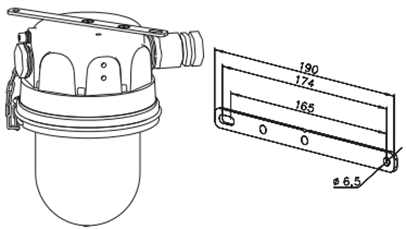

Планка

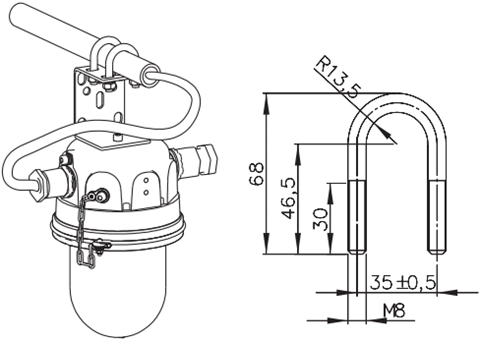

Хомут

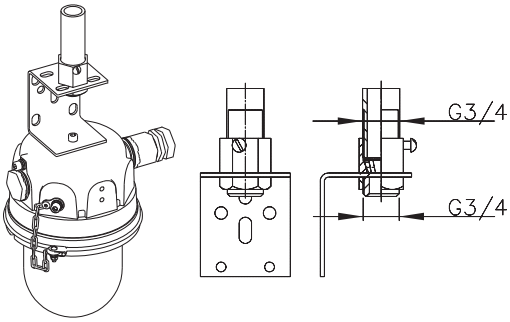

Комбинированный подвес
Дополнительная комплектация
Отражатель Эмлайт
Решетка Эмлайт
Кабельный ввод
Ех3/4
Заглушка Ех3/4
