Назначение
Светильники предназначены для применения на предприятиях газовой, нефтяной, нефтехимической, химической, деревообрабатывающей, лакокрасочной, текстильной и других отраслях промышленности, где могут возникать взрывоопасные среды, в зонах 1 и 2 в помещениях и на открытых площадках.
Описание конструкции
Взрывонепроницаемая оболочка светильника состоит из двух частей – колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников.Общие технические характеристики
|
Параметры питающей сети |
~220, 50Гц. |
|
Коэффициент мощности |
0,95 |
|
Класс защиты от поражения электрическим током |
I |
|
Группа условий эксплуатации |
M2 |
|
Степень защиты от внешних воздействий |
IP65 |
|
Монтаж |
транзитный или тупиковый 3-х жильным круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм |
|
Масса |
5,5 |
|
Срок службы |
10 лет |
|
Световой поток |
не менее 2600 |
|
Диапазон рабочих температур |
от -60° до +40° |
|
Маркировка взрывозащиты |
1Ex d e IIC T6 Gb |
|
Мощность лампы, Вт |
20 |
|
Тип лампы |
Светодиоды |
|
Тип патрона |
- |
|
ЭПРА |
Есть |
В светильниках базового исполнения применяются светодиоды с температурой цветности 4000 - 5000 К (цветностью ДС). При заказе светильника отличного от базового, цветность указывается в названии светильника, для светильников со светодиодами цветностью ТБ (2700 – 4000 К) или ХБ (5000 – 10000 К).
В светильниках с цветностью ХБ световой поток выше базового на 10%.
В светильниках с цветностью ТБ световой поток ниже базового на 10%.
Описание базового варианта поставки - светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с универсальной скобой подвеса, без решётки и без отражателя.
Преимущества ламп накаливания:
- Циркониево-титановое фосфатирование, обеспечивающее высокую коррозионную стойкость и адгезию.
- Особый вид взрывозащиты - повышенной надежности Ex d e, ИСКЛЮЧАЕТ потерю взрывозащищенности при ошибках обслуживающего персонала.
- Простой электромонтаж и разнообразие вариантов креплений.
- Уплотнительные элементы - специальный термопластичный эластомер (THERMOLAST TC5CSZ B100), обеспечивающий высокую износостойкость и долговечность уплотнения.
Тип КСС "М"
Тип КСС "Д"
Базовый вариант поставки
В базовом варианте светильник поставляется без решётки и без отражателя.
Технические характеристики
|
Маркировка взрывозащиты |
1 Ех d e IIC Т6…Т4 Gb |
|
Параметры питающей сети |
220 В, 50 Гц |
|
Тип КСС (с отражателем) |
М (Д) |
|
Степень защиты |
IP66/IP67 |
|
Коэффициент мощности, не менее |
0,85 |
|
Класс защиты от поражения электрическим током |
I |
|
Группа условий эксплуатации |
М2 |
|
Защитный угол (с отражателем), градусы |
15 |
|
Сейсмостойкость |
9 баллов по шкале МSK-64 |
|
Ударопрочность |
IK10 |
|
Монтаж |
Транзитный или тупиковый 3-х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5мм² |
|
Срок службы, лет |
10 |
ОПЦИИ
Химостойкое исполнение, матирование светопропускающего элемента
Исполнения светильников
|
Модель |
Тип лампы |
Тип патрона |
Кол-во ламп, шт |
Мощность, Вт |
Маркировка взрывозащиты |
Диапазон рабочих температур, С |
Наичие ЭПРА |
|
НСП47Т-75 УХЛ1 |
LED, ЛОН, КЛЛ, ДРВ* |
Е27 |
1 |
75 |
1Ех d е IIC T6 Gb |
-60…+40 |
В зависимости от типа ламп |
|
НСП47Т-100 УХЛ1 |
LED, ЛОН, КЛЛ, ДРВ* |
Е27 |
1 |
100 |
1Ех d е IIC T6 Gb |
-60…+40 |
В зависимости от типа ламп |
|
НСП47Т-200 УХЛ1 |
LED, ЛОН, КЛЛ, ДРВ* |
Е27 |
1 |
200 |
1Ех d е IIC T6 Gb |
-60…+40 |
В зависимости от типа ламп |
|
НСП47Т-01-75 УХЛ1 |
LED, ЛОН, КЛЛ, ДРВ* |
Е27 |
1 |
75 |
1Ех d е IIC T6 Gb |
-60…+40 |
В зависимости от типа ламп |
|
НСП47Т-01-100 УХЛ1 |
LED, ЛОН, КЛЛ, ДРВ* |
Е27 |
1 |
100 |
1Ех d е IIC T6 Gb |
-60…+40 |
В зависимости от типа ламп |
|
ГСП47Т-70 УХЛ1 |
Металлогалогенная лампа ДРИ |
Е27 |
1 |
70 |
1Ех d е IIC T6 Gb |
-60…+40 |
нет |
|
ГСП47Т-70 Э |
Металлогалогенная лампа ДРИ |
Е27 |
1 |
70 |
1Ех d е IIC T6 Gb |
-40…+40 |
есть |
|
ЖСП47Т-70 УХЛ1 |
Натриевая лампа ДНаТ |
Е27 |
1 |
70 |
1Ех d е IIC T6 Gb |
-60…+40 |
нет |
|
ЖСП47Т-70 Э |
Натриевая лампа ДНаТ |
Е27 |
1 |
70 |
1Ех d е IIC T6 Gb |
-40…+40 |
есть |
|
ФСП03Т 2х9 |
Компактная люминесцентная лампа |
Е27 |
2 |
9 |
1Ех d е IIC T6 Gb |
-60…+40 |
нет |
|
ФСП03Т 4х9 |
Компактная люминесцентная лампа |
Е27 |
4 |
9 |
1Ех d е IIC T6 Gb |
-60…+40 |
нет |
|
ФСП03Т 1х26 (GX24q-3) Э |
Компактная люминесцентная лампа |
GX24q-3 |
1 |
26 |
1Ех d е IIC T6 Gb |
-20…+40 |
есть |
|
ФСП03Т 1х32 (GX24q-3) Э |
Компактная люминесцентная лампа |
GX24q-3 |
1 |
32 |
1Ех d е IIC T6 Gb |
-20…+40 |
есть |
|
ФСП03Т 1х42 (GX24q-3) Э |
Компактная люминесцентная лампа |
GX24q-3 |
1 |
42 |
1Ех d е IIC T6 Gb |
-20…+40 |
есть |

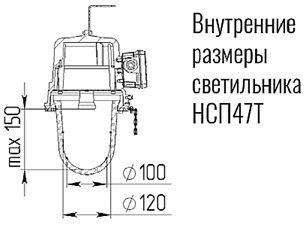

*Лампа накаливания, энергосберегающие лампы, светодиодные лампы и лампы типа ДРВ с цоколем Е27. Учитывая большое разнообразие выпускаемых энергосберегающих (КЛЛ) и светодиодных ламп при принятии решения об их использовании в светильниках типа НСП47Т- 75 УХЛ1 необходимо обращать внимание на внутренние размеры светильников. Не допускается касание лампы внутренних поверхностей светильника.
Дополнительное монтажное оборудование
Универсальная скоба
Комбинированный подвес
Серьга
Хомут
Встраиваемый подвес
Поворотный подвес
Скоба с профилем
