Светильники предназначены для применения на предприятиях газовой, нефтяной, нефтехимической, химической, деревообрабатывающей, лакокрасочной, текстильной и других отраслях промышленности, где могут возникать взрывоопасные среды, в зонах 1 и 2 в помещениях и на открытых площадках.

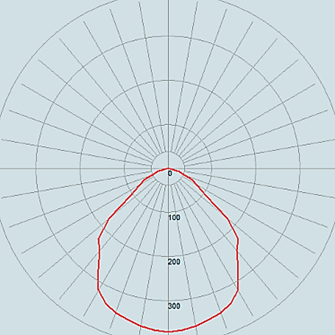

Тип КСС "Д"
Описание конструкции
Взрывонепроницаемая оболочка светильника состоит из двух частей – колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников.
Представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж.
Общие технические характеристики
|
Параметры питающей сети |
~220, 50Гц. |
|
Коэффициент мощности |
0,85 |
|
Класс защиты от поражения электрическим током |
I |
|
Группа условий эксплуатации |
M2 |
|
Степень защиты от внешних воздействий |
IP65 |
|
Монтаж |
транзитный или тупиковый 3-х жильным круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм |
|
Масса |
7,2 |
|
Срок службы |
10 лет |
|
Световой поток |
не менее 7000 |
|
Диапазон рабочих температур |
от -60° до +40° |
|
Маркировка взрывозащиты |
1Ex d e IIC T6 Gb |
|
Мощность лампы, Вт |
50 |
|
Тип лампы |
Светодиоды |
|
Тип патрона |
- |
|
ЭПРА |
Есть |
В светильниках базового исполнения применяются светодиоды с температурой цветности 4000 - 5000 К (цветностью ДС). При заказе светильника отличного от базового, цветность указывается в названии светильника, для светильников со светодиодами цветностью ТБ (2700 – 4000 К) или ХБ (5000 – 10000 К).
В светильниках с цветностью ХБ световой поток выше базового на 10%. В светильниках с цветностью ТБ световой поток ниже базового на 10%.
Описание базового варианта поставки - светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с универсальной скобой подвеса, без решётки и без отражателя.
Преимущества:
- Современный дизайн корпуса, изготовленного из коррозионностойкого алюминиевого сплава по современной технологии алюминиевого литья, позволяет организовать достаточно хороший теплоотвод.
- Ударопрочное термостойкое боросиликатное стекло.
- Особый вид взрывозащиты – повышенной надежности Ex d e, ИСКЛЮЧАЕТ потерю взрывозащищенности при ошибках обслуживающего персонала и вероятность появления искры.
- Мгновенное включение даже при низких температурах.
- Не требует замены ламп и специальной утилизации.
- Простой электромонтаж (наличие вводной коробки) и разнообразие вариантов креплений существенно облегчают монтаж и ремонт светильников.
- Инновационная технология, позволяющая автоматически переключаться с питания переменным током на питание постоянным током и обратно за 0,1 секунды (по отдельному заказу).
- Применение вторичной оптики, позволяют создавать различные углы рассеивания светового потока.
- Возможность установки БАП, что обеспечивает бесперебойную работу в автономном режиме до 3 часов.
Дополнительная комплектация к светильникам (поставляемая по отдельному заказу)
Специальное исполнение
Табло (в том числе с блокомаварийного питания) - текст надписи, цвет букв и фона указываются при заказе
Аварийное освещение (АО) - для работы в аварийном режиме до 3-х часов 34
Прожектор - различные углы излучения КСС тип Г, тип К 4
Габаритные и установочные размеры светильников, варианты установки и крепежа
Варианты установки и крепежа*

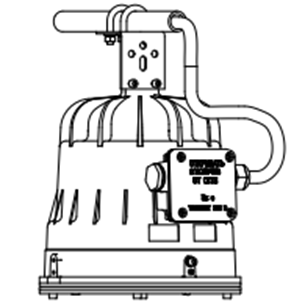

Монтаж на комбинированный подвес

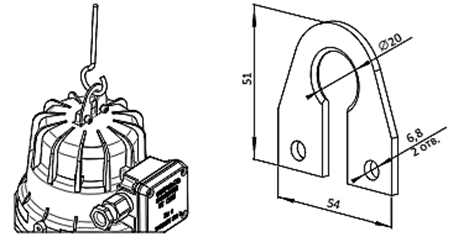

Монтаж на серьге

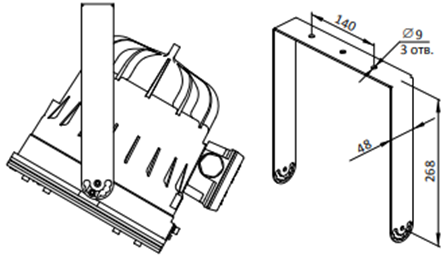

Монтаж на скобе

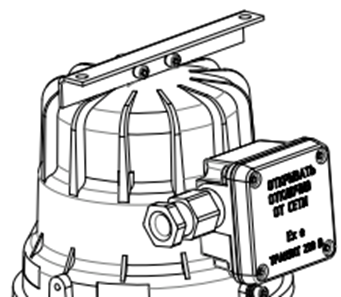

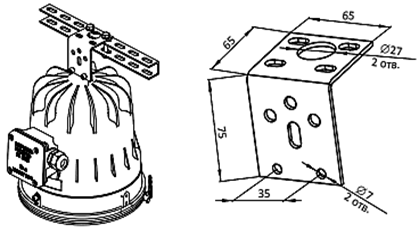

Монтаж на опорной планке
Монтаж на скобе хомутами

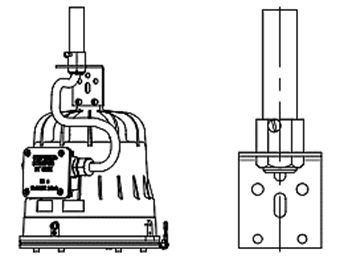

Монтаж на поворотном подвесе
*Возможно изготовление других видов крепления светильников
Дополнительная комплектация
Отражатель, решетка, опорная планка, хомут, поворотный подвес, комбинированный подвес, серьга, кабельный ввод.
Базовый вариант светильника

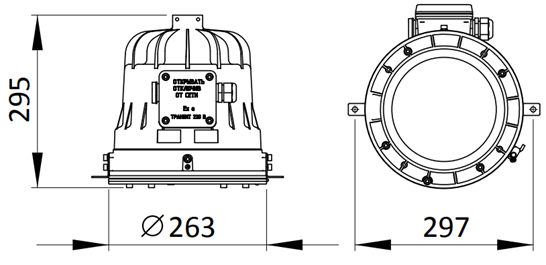

Габаритные размеры
Светильник поставляется с одним кабельным вводом и одной заглушкой для тупикового монтажа, с универсальной скобой подвеса, без решетки и без отражателя.
Технические характеристики
|
Серия |

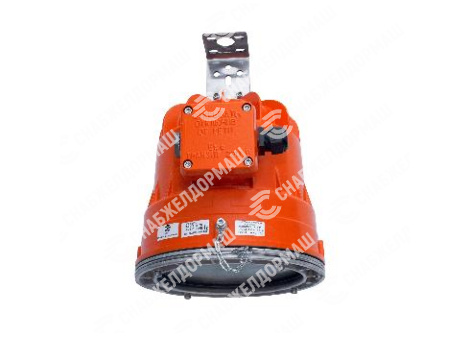

НСП43МТ-06 |
|
|
Модель |
Д 50 УХЛ1 |
Д-60 УХЛ1 |
|
Маркировка взрывозащиты |
1 Ех d e IIС T6 Gb |
|
|
Мощность, Вт |
50 |
60 |
|
Световой поток, Лм |
5500 |
6600 |
|
Напряжение питания AC (переменный ток), В |
220 |
220 |
|
Диапазон рабочих температур, °С |
-60…+40 |
-60…+40 |
|
Степень защиты |
IP 65 |
IP 65 |
|
Тип КСС |
Д |
Д |
|
Коэффициент мощности, не менее |
0,85 |
0,85 |
|
Класс защиты от поражения электрическим током |
I |
I |
|
Группа условий эксплуатации |
М2 |
М2 |
|
Защитный угол, градусы |
15 |
15 |
|
Сейсмостойкость |
9 баллов по шкале MSK-64 |
9 баллов по шкале MSK-64 |
|
Монтаж |
Транзитный или тупиковый 3-х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2 |
|
|
Температура цветности, К |
4000...5000 |
4000...5000 |
|
Климатическое исполнение |
УХЛ1 |
УХЛ1 |
|
Класс светораспределения |
П |
П |
|
Коэффициент пульсации |
не более 0,1 |
не более 0,1 |
|
Масса, кг |
7,2 |
7,2 |
|
Срок службы, лет |
10 |
|
ОПЦИИ
|
Переменное/постоянное напряжение, В |
12…220 АC /12…220 DC |
|
Вторичная оптика градусов |
угол излучения 10...50 |
|
Температура цветности, K |
2700…10 000 |
|
Технология «AC LED Modules» |
позволяет уменьшить количество электронных компонентов в светильнике, тем самым снизить их стоимость |
