Назначение
Светильники предназначены для применения на предприятиях газовой, нефтяной, нефтехимической, химической, деревообрабатывающей, лакокрасочной, текстильной и других отраслях промышленности, где могут возникать взрывоопасные среды, в зонах 1 и 2 в помещениях и на открытых площадках.
Описание конструкции
Взрывонепроницаемая оболочка светильника состоит из двух частей – корпуса и обечайки со стеклом. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. В металлической обечайке герметично закреплено ударопрочное многослойное стекло . Узел неразборный. С корпусом обечайка соединяется с помощью винтов, обеспечивающих взрывонепроницаемое соединение. Соединение уплотняется резиновой прокладкой, вклеенной в специальную канавку на корпусе светильника. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж проводов. Светильник крепится к потолку или стене посредством планки при помощи двух болтов (винтов) или на поворотную скобу подвеса. Светильники направленного света крепятся при помощи поворотного устройства.
Общие технические характеристики
|
Параметры питающей сети |
180-250 В, 50Гц. |
|
Световой поток, не менее Лм |
8400 |
|
Тип КСС |
Д |
|
Коэффициент мощности |
0,95 |
|
Степень защиты от внешних воздействий |
IP66/67 |
|
Коэффициент пульсации |
не более 0,1 |
|
Группа условий эксплуатации |
M2 |
|
Класс защиты от поражения электрическим током |
I |
|
Сейсмостойкость |
9 баллов по шкале MSK-64 |
|
Ударопрочность |
IK10 |
|
Энергоэффективность |
А+ |
|
Индекс цветопередачи CRI, не менее |
80 |
|
Монтаж |
Транзитный или тупиковый 3-х жильным круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм |
|
Масса, кг |
10 |
|
Срок службы, лет |
10 |
|
Диапазон рабочих температур |
от -60° до +40° |
|
Маркировка взрывозащиты |
1Ex d e IIВ T6 Gb |
|
Мощность лампы, Вт |
60 |
|
Тип лампы |
Светодиоды |
|
Тип патрона |
- |
|
ЭПРА |
Нет |
ОПЦИИ
- Блок питания для различных напряжений АС (110...250В), DC (12…220В)
- Матирование светопропускающего элемент
- Химостойкое исполнение
- Вторичная оптика - угол излучения 10, 30, 50, 60
Базовый вариант поставки
В базовом варианте поставки светильник поставляется с планкой для потолочного и настенного монтажа, без решетки, с одним кабельным вводом и одной заглушкой. Габаритные размеры монтажного оборудования в базовой комплектации представлены в разделе Дополнительное монтажное оборудование. Иное монтажное оборудование и необходимая дополнительная комплектация заказывается отдельно.
Дополнительная комплектация к светильникам (поставляемая по отдельному заказу)
Специальное исполнение
- Аварийное освещение (АО)- для работы в аварийном режиме до 3-х часов
- Табло (в том числе с блоком аварийного питания) - текст надписи, цвет букв и фона указываются при заказе
Светодиодное исполнение
LED
Преимущества:
- Светопропускающий элемент из ударопрочного закаленного стекла (сталинита).
- Выдерживает удар в 4 Дж и не требует обязательного применения защитных решеток.
- Мгновенное включение даже при низких температурах.
- Инновационная технология, позволяющая автоматически переключаться с питания переменным током на питание постоянным током и обратно за 0,1 секунды (по отдельному запросу).
- Стойкость к микросекундным импульсам большой энергии.
- Соответствие стандартам по ЭМС и гармоникам светового потока.
- Ресурс работы светодиодов 100 000 часов.
- Высокая светоотдача.
Технические характеристики
|
Маркировка взрывозащиты |
1Ех d е IIВ T6 Gb |
|
Источник света |
Светодиодный модуль |
|
Напряжение питания, В (специальное исполнение по запросу) |
180-250 (АС) |
|
Диапазон рабочих температур, С |
-60…+40 |
|
Степень защиты |
IP66/IP67 |
|
Коэффициент пульсации |
не более 0,1 |
|
Коэффициент мощности, не менее |
0,95 |
|
Класс защиты от поражения электрическим током |
I |
|
Температура цветности, К |
4000 - 5000 |
|
Группа условий эксплуатации |
М2 |
|
Защитный угол, градусы |
30 |
|
Сейсмостойкость |
9 баллов по шкале МSK-64 |
|
Ударопрочность |
IK10 |
|
Энергоэффективность |
А+ |
|
Индекс цветопередачи CRI, не менее |
80 |
|
Монтаж |
Транзитный или тупиковый 3-х жильным круглым кабелем от Ø9 до Ø16 м м, сечением жил не более 2,5мм² |
|
Срок службы, лет |
10 |
ОПЦИИ
- Блок питания различных напряжений АС (110...250 В), DC (12…220 В)
- Матирование светопропускающего элемента
- Химостойкое исполнение
- Вторичная оптика - угол излучения 10°, 30°, 50°, 60°
Лампа накаливания
Преимущества:
- Корпус из коррозионностойкого алюминиевого сплава.
- Светопропускающий элемент из ударопрочного закаленного стеклам (сталинита).
- Выдерживает удар в 4 Джи не требует обязательного применения защитных решеток.
- Возможность установки блока аварийного питания, что обеспечивает бесперебойную работу в автономном режиме.
- Уплотнительные элементы - специальный термопластичный эластомер (THERMOLAST TC5CSZ B100), обеспечивающий высокую износостойкость и долговечность уплотнения.
Технические характеристики
|
Маркировка взрывозащиты |
1Ех d е IIВ T6…Т5 Gb |
|
Параметры питающей сети |
220 В, 50 Гц |
|
Диапазон рабочих температур, С |
-60…+40 |
|
Степень защиты |
IP66/IP67 |
|
Коэффициент мощности, не менее |
0,85 |
|
Класс защиты от поражения электрическим током |
I |
|
Группа условий эксплуатации |
М2 |
|
Защитный угол (с отражателем), градусы |
15 |
|
Сейсмостойкость |
9 баллов по шкале МSK-64 |
|
Ударопрочность |
IK10 |
|
Монтаж |
Транзитный или тупиковый 3-х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5мм² |
|
Срок службы, лет |
10 |
ОПЦИИ
Химостойкое исполнение

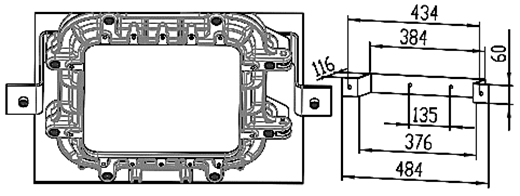

Габаритные и установочные размеры светильников, варианты установки и крепежа
Исполнения светильников
|
Модель |
Тип лампы |
Тип патрона |
Мощность, Вт |
Тип КСС (с отражателем) |
Наличие ЭПРА |
Масса, кг |
|
КВАДРО Н-100 УХЛ1 |
LED,ЛОН,КЛЛ,ДРВ* |
Е27 |
до 100 |
Д |
В зависимости от типа ламп |
9 |
|
КВАДРО Г-70 УХЛ1 |
Металлогалогенная лампа ДРИ |
Е27 |
70 |
Д |
нет |
10,5 |
|
КВАДРО Г-70 Э |
Металлогалогенная лампа ДРИ |
Е27 |
70 |
Д |
да |
10,5 |
|
КВАДРО Ж-70 УХЛ1 |
Натриевая лампа ДНАТ |
Е27 |
70 |
Д |
нет |
10,5 |
|
КВАДРО Ж-70 Э |
Натриевая лампа ДНАТ |
Е27 |
70 |
Д |
да |
10,5 |
Виды креплений*

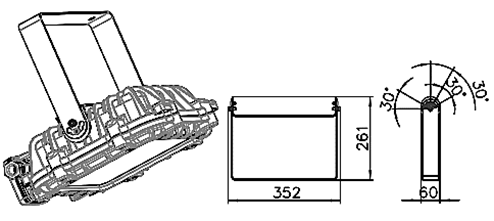

Поворотный подвес
Узел крепление на трубу ø50
Скоба для внутреннего монтажа

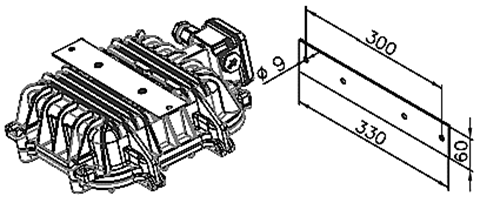

Планка крепежная
*Возможно изготовление другого монтажного оборудования
