Назначение

Светильники предназначены для применения на предприятиях газовой, нефтяной, нефтехимической, химической, деревообрабатывающей, лакокрасочной, текстильной и других отраслях промышленности, где могут возникать взрывоопасные среды, в зонах 1 и 2 в помещениях и на открытых площадках.

Описание конструкции

Взрывонепроницаемая оболочка светильника состоит из двух частей – корпуса и обечайки со стеклом. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. В металлической обечайке герметично закреплено ударопрочное многослойное стекло. Узел неразборный. С корпусом обечайка соединяется с помощью винтов, обеспечивающих взрывонепроницаемое соединение. Соединение уплотняется резиновой прокладкой, вклеенной в специальную канавку на корпусе светильника. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж проводов. Светильник крепится к потолку или стене посредством планки при помощи двух болтов (винтов) или на поворотную скобу подвеса. Светильники направленного света крепятся при помощи поворотного устройства.

Общие технические характеристики

Параметры питающей сети	180-250 В, 50Гц.
Световой поток, не менее Лм	5600
Тип КСС	Д
Коэффициент мощности	0,95
Степень защиты от внешних воздействий	IP66/67
Коэффициент пульсации	не более 0,1
Группа условий эксплуатации	M2
Класс защиты от поражения электрическим током	I
Сейсмостойкость	9 баллов по шкале MSK-64
Ударопрочность	IK10
Энергоэффективность	А+
Индекс цветопередачи CRI, не менее	80
Монтаж	Транзитный или тупиковый 3-х жильным круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм
Масса, кг	10,5
Срок службы, лет	10
Диапазон рабочих температур	от -60° до +40°
Маркировка взрывозащиты	1Ex d e IIВ T6 Gb
Мощность лампы, Вт	40
Тип лампы	Светодиоды
Тип патрона	-
ЭПРА	Нет

ОПЦИИ:

• Блок питания для различных напряжений АС (110...250В), DC (12…220В)
• Матирование светопропускающего элемент
• Химостойкое исполнение
• Вторичная оптика - угол излучения 10, 30, 50, 60

Базовый вариант поставки

В базовом варианте поставки светильник поставляется с планкой для потолочного и настенного монтажа, без решетки, с одним кабельным вводом и одной заглушкой. Габаритные размеры монтажного оборудования в базовой комплектации представлены в разделе Дополнительное монтажное оборудование. Иное монтажное оборудование и необходимая дополнительная комплектация заказывается отдельно.

Дополнительная комплектация к светильникам (поставляемая по отдельному заказу)

Специальное исполнение

• Аварийное освещение (АО) - для работы в аварийном режиме до 3-х часов
• Табло (в том числе с блоком аварийного питания) - текст надписи, цвет букв и фона указываются при заказе

Светодиодное исполнение

LED

Преимущества:

• Светопропускающий элемент из ударопрочного закаленного стекла (сталинита).
• Выдерживает удар в 4 Дж и не требует обязательного применения защитных решеток.
•  Мгновенное включение даже при низких температурах.
• Инновационная технология, позволяющая автоматически переключаться с питания переменным током на питание постоянным током и обратно за 0,1 секунды (по отдельному запросу).
• Стойкость к микросекундным импульсам большой энергии.
•  Соответствие стандартам по ЭМС и гармоникам светового потока.
• Ресурс работы светодиодов 100 000 часов.
• Высокая светоотдача.

Технические характеристики

Маркировка взрывозащиты	1Ех d е IIВ T6 Gb
Источник света	Светодиодный модуль
Напряжение питания, В (специальное исполнение по запросу)	180-250 (АС) 110-250 (AC/DC)
Диапазон рабочих температур, С	-60…+40
Степень защиты	IP66/IP67
Коэффициент пульсации	не более 0,1
Коэффициент мощности, не менее	0,95
Класс защиты от поражения электрическим током	I
Температура цветности, К	4000 - 5000
Группа условий эксплуатации	М2
Защитный угол, градусы	30
Сейсмостойкость	9 баллов по шкале МSK-64
Ударопрочность	IK10
Энергоэффективность	А+
Индекс цветопередачи CRI, не менее	80
Монтаж	Транзитный или тупиковый 3-х жильным круглым кабелем от Ø9 до Ø16 м м, сечением жил не более 2,5мм²
Срок службы, лет	10

ОПЦИИ

•  Блок питания различных напряжений АС (110...250 В), DC (12….220 В)
• Матирование светопропускающего элемента
• Химостойкое исполнение
• Вторичная оптика - угол излучения 10°, 30°, 50°, 60°

Лампа накаливания

Преимущества:

• Корпус из коррозионностойкого алюминиевого сплава.
• Светопропускающий элемент из ударопрочного закаленного стеклам (сталинита).
• Выдерживает удар в 4 Джи не требует обязательного применения защитных решеток.
• Возможность установки блока аварийного питания, что обеспечивает бесперебойную работу в автономном режиме.
• Уплотнительные элементы - специальный термопластичный эластомер (THERMOLAST TC5CSZ B100), обеспечивающий высокую износостойкость и долговечность уплотнения.

Технические характеристики

Маркировка взрывозащиты	1Ех d е IIВ T6…Т5 Gb
Параметры питающей сети	220 В, 50 Гц
Диапазон рабочих температур, С	-60…+40
Степень защиты	IP66/IP67
Коэффициент мощности, не менее	0,85
Класс защиты от поражения электрическим током	I
Группа условий эксплуатации	М2
Защитный угол (с отражателем), градусы	15
Сейсмостойкость	9 баллов по шкале МSK-64
Ударопрочность	IK10
Монтаж	Транзитный или тупиковый 3-х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5мм²
Срок службы, лет	10

ОПЦИИ

Химостойкое исполнение

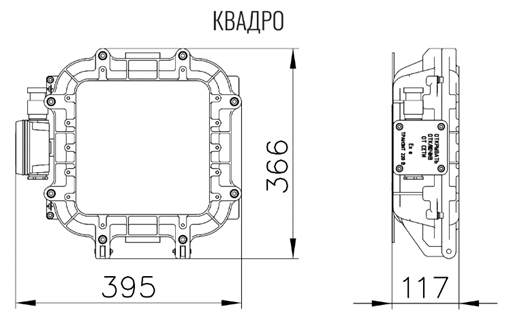

Габаритные и установочные размеры светильников, варианты установки и крепежа

Исполнения светильников

Модель	Тип лампы	Тип патрона	Мощность, Вт	Тип КСС (с отражателем)	Наличие ЭПРА	Масса, кг
КВАДРО Н-100 УХЛ1	LED,ЛОН,КЛЛ,ДРВ*	Е27	до 100	Д	В зависимости от типа ламп	9
КВАДРО Г-70 УХЛ1	Металлогалогенная лампа ДРИ	Е27	70	Д	нет	10,5
КВАДРО Г-70 Э	Металлогалогенная лампа ДРИ	Е27	70	Д	да	10,5
КВАДРО Ж-70 УХЛ1	Натриевая лампа ДНАТ	Е27	70	Д	нет	10,5
КВАДРО Ж-70 Э	Натриевая лампа ДНАТ	Е27	70	Д	да	10,5

Виды креплений^*

Поворотный подвес

Узел крепление на трубу ø50

Скоба для внутреннего монтажа

Планка крепежная

*Возможно изготовление другого монтажного оборудования
