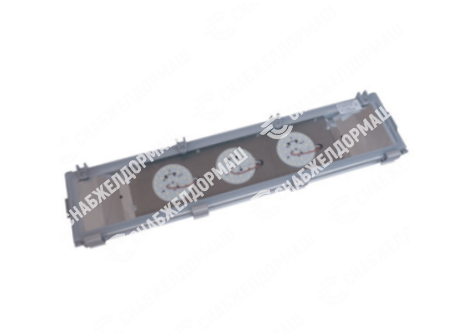

Назначение
Светильники предназначены для применения на предприятиях газовой, нефтяной, нефтехимической, химической, деревообрабатывающей, лакокрасочной, текстильной и других отраслях промышленности, где могут возникать взрывоопасные среды, в вторых зонах в помещениях и на открытых площадках.
Описание конструкции
Оболочка светильника состоит из светопропускающего элемента — плоского стекла, соединенного с корпусом посредством пластиковых держателей. Корпус состоит из алюминиевого профиля, закрытого с двух сторон пластиковыми боковинами, закрепленных винтами и клеем-герметиком, что делает эту оболочку неразборной. Светильники аварийного освещения обеспечивают работу в автономном режиме в течение одного или трех часов за счет использования аккумуляторных батарей и преобразователя напряжения. Преобразователь напряжения одновременно является зарядным устройством для аккумуляторов. Для крепления светильников в корпусах имеются три специальных паза, которые позволяют крепить практически любые монтажные конструкции из металлических пластин с отверстиями при помощи болтов или гаек М6. Пазы исключают проворачивание головки болта или гайки. Конструкция светильника допускают как тупиковый, так и транзитный монтаж светильников.
Общие технические характеристики
|
Параметры питающей сети |
~220, 50Гц. |
|
Коэффициент мощности |
0,85 |
|
Класс защиты от поражения электрическим током |
I |
|
Группа условий эксплуатации |
M2 |
|
Степень защиты от внешних воздействий |
IP65 |
|
Монтаж |
транзитный или тупиковый 3-х жильным круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм |
|
Масса |
2,1 |
|
Срок службы |
10 лет |
|
Световой поток |
не менее 2800 Лм |
|
Диапазон рабочих температур |
от -45° до +40°С |
|
Маркировка взрывозащиты |
Ex nR IIC T6 Gc X |
|
Мощность лампы, Вт |
20 |
|
Тип лампы |
Светодиоды |
|
Тип патрона |
- |
|
ЭПРА |
Есть |
Базовый вариант поставки
В базовом варианте поставки светильник поставляется с двумя универсальными скобами подвеса, с одним кабельным вводом для тупикового монтажа.

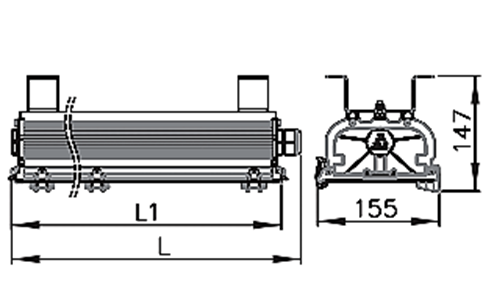

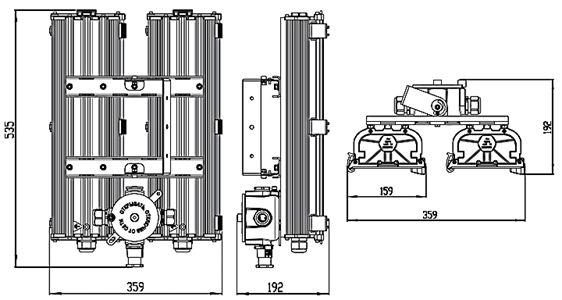

Габаритные размеры
Специальное исполнение
Аварийное освещение (АО) - для работы в аварийном режиме до 3-х часов
Табло (в том числе с блоком аварийного питания) - Текст надписи, цвет букв и фона указываются при заказе
Консольное уличное освещение - Применение вторичной оптики, создающей широкую и полуширокую КСС
Преимущества
- Светопропускающий элемент из ударопрочного закаленного стекла (сталинита). Выдерживает удар в 4 Дж и не требует обязательного применения защитных решеток.
- Мгновенное включение даже при низких температурах.
- Инновационная технология, позволяющая автоматически переключаться с питания переменным током на питание постоянным током и обратно за 0,1 секунды (по отдельному запросу).
- Возможность установки блока аварийного питания, что обеспечивает бесперебойную работу в автономном режиме.
- Ресурс работы светодиодов 100 000 часов.
- Высокая светоотдача.
|
Маркировка взрывозащиты |
Ех nR IIC T6 Gc X |
|
Источник света |
Светодиодный модуль |
|
Напряжение питания, В (специальное исполнение по запросу) |
180-250 (АС) |
|
Диапазон рабочих температур, С |
- 45…+ 40 |
|
Степень защиты |
IP66/IP67 |
|
Коэффициент пульсации |
не более 0,1 |
|
Коэффициент мощности, не менее |
0,95 |
|
Класс защиты от поражения электрическим током |
I |
|
Температура цветности, К |
4000 - 5000 |
|
Группа условий эксплуатации |
М2 |
|
Защитный угол, градусы |
15 |
|
Сейсмостойкость |
9 баллов по шкале МSK-64 |
|
Ударопрочность |
IK10 |
|
Энергоэффективность |
А+ |
|
Индекс цветопередачи CRI, не менее |
80 |
|
Монтаж |
Транзитный или тупиковый 3-х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5мм² |
|
Срок службы, лет |
10 |
ОПЦИИ
- Блок питания для различных напряжений АС/DC (12…220 В)
- Матирование светопропускающего элемента
- Химостойкое исполнение
- Вторичная оптика – угол излучения 10 …. 60 градусов
|
Модель |
Мощность, Вт |
Световой поток, |
Тип КСС |
L, мм |
L1, мм |
Масса, кг |
|
КАТИОН Ех Д-10 |
10 |
1400 |
Д |
298 |
270 |
2,1 |
|
КАТИОН Ех Д-20 |
20 |
2800 |
Д |
298 |
270 |
2,1 |
|
КАТИОН Ех Д-30 |
30 |
4200 |
Д |
298 |
270 |
2,1 |
|
КАТИОН Ех Д-40 |
40 |
5600 |
Д |
298 |
270 |
2,1 |
|
КАТИОН Ех Д-50 |
50 |
7000 |
Д |
298 |
270 |
2,1 |
|
КАТИОН Ех Д-60 |
60 |
8400 |
Д |
498 |
470 |
2,1 |
|
КАТИОН Ех Д-70 |
70 |
9800 |
Д |
498 |
470 |
3,5 |
|
КАТИОН Ех Д-80 |
80 |
10200 |
Д |
498 |
470 |
3,5 |
|
КАТИОН Ех Д-100 |
100 |
14000 |
Д |
698 |
670 |
4,5 |
|
Светодиодный комплекс КАТИОН Ех Д-140 |
140 |
19600 |
Д |
498 |
470 |
8 |
|
Светодиодный комплекс КАТИОН Ех Д-160 |
160 |
22400 |
Д |
498 |
470 |
8 |
|
Светодиодный комплекс КАТИОН Ех Д-200 |
200 |
28000 |
Д |
698 |
670 |
11 |
Дополнительное монтажное оборудование
Универсальная скоба
Скобы крепления к стене
Узел крепления на трубу 3/4"
Узел крепления на трубу ø 50
Шпильки
Скоба потолочная
Дополнительная комплектация
Кабельный ввод
Ех3/4
Заглушка Ех3/4
