Назначение
Cветильники предназначены для применения на предприятиях газовой, нефтяной, нефтехимической, химической, деревообрабатывающей, лакокрасочной, текстильной и других отраслях промышленности, где могут возникать взрывоопасные среды, в зонах 1 и 2 в помещениях и на открытых площадках.

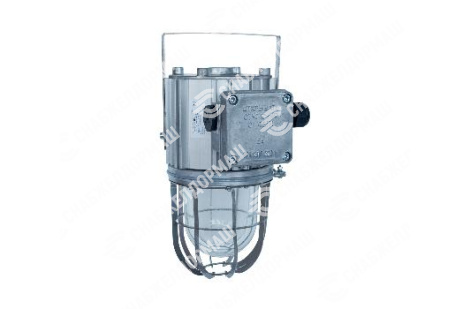

Описание конструкции
Светильник состоит из профильного корпуса, изготовленного из алюминия методом экструзии, алюминиевой обечайки с жестко залитым в ней светопропускающим элементом из ударопрочного стекла и алюминиевой крышки. Корпус, обечайка и крышка закреплены между собой резьбовым соединением. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж проводов.
Общие технические характеристики
|
Параметры питающей сети |
180-250 В, 50Гц. |
|
Световой поток, не менее Лм |
2800 |
|
Тип КСС |
Д |
|
Коэффициент мощности |
0,95 |
|
Степень защиты от внешних воздействий |
IP65/67 |
|
Коэффициент пульсации |
не более 0,1 |
|
Группа условий эксплуатации |
M2 |
|
Класс защиты от поражения электрическим током |
I |
|
Сейсмостойкость |
9 баллов по шкале MSK-64 |
|
Ударопрочность |
IK10 |
|
Энергоэффективность |
А+ |
|
Индекс цветопередачи CRI, не менее |
80 |
|
Монтаж |
Транзитный или тупиковый 3-х жильным круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм |
|
Масса, кг |
4,2 |
|
Срок службы, лет |
10 |
|
Диапазон рабочих температур |
от -60° до +40° |
|
Маркировка взрывозащиты |
1Ex d e IIC T6 Gb |
|
Мощность лампы, Вт |
20 |
|
Тип лампы |
Светодиоды |
|
Тип патрона |
- |
|
ЭПРА |
Есть |
ОПЦИИ
- Блок питания для различных напряжений АС (110...250В), DC (12…220В)
- Матирование светопропускающего элемент
- Химостойкое исполнение
Базовый вариант поставки
В базовом варианте поставки для исполнений ЭМЛАЙТ КР светильник поставляется с одним кабельным вводом и одной заглушкой, с поворотным подвесом для настенного и потолочного монтажа, без решетки и отражателя. Для исполнений ЭМЛАЙТ КМ светильник поставляется с одним кабельным вводом, с поворотным подвесом для настенного и потолочного монтажа. Габаритные размеры монтажного оборудования в базовой комплектации представлены в разделе Дополнительное монтажное оборудование. Иное монтажное оборудование и необходимая дополнительная комплектация заказывается отдельно.
Дополнительная комплектация к светильникам (поставляемая по отдельному заказу)
Светодиодное исполнение
LED
Преимущества:
- Профильный корпус с керамическим износостойким покрытием.
- Светопропускающий элемент из ударопрочного боросиликатного стекла.
- Особый вид взрывозащиты – повышенной надежности Ех d e, ИСКЛЮЧАЕТ потерю взрывозащищенности при ошибках обслуживающего персонала.
- Стойкость к микросекундным импульсам большой энергии.
- Гальваническая изоляция.
- Соответствие стандартам по ЭМС и гармоникам светового потока.
- Ресурс работы светодиодов 100 000 часов
Технические характеристики
|
Маркировка взрывозащиты |
1Ех d е IIC T6 Gb, 1 Ex d IIC T6 Gb |
|
Источник света |
Светодиодный модуль |
|
Напряжение питания, В (специальное исполнение по запросу) |
180-250 (АС) |
|
Диапазон рабочих температур, С |
-60…+40 |
|
Степень защиты |
IP 65/67 |
|
Коэффициент пульсации |
не более 0,1 |
|
Коэффициент мощности, не менее |
0,95 |
|
Класс защиты от поражения электрическим током |
I |
|
Температура цветности, К |
4000 - 5000 |
|
Группа условий эксплуатации |
М2 |
|
Защитный угол, градусы |
15 |
|
Сейсмостойкость |
9 баллов по шкале МSK-64 |
|
Ударопрочность |
IK10 |
|
Энергоэффективность |
А+ |
|
Индекс цветопередачи CRI, не менее |
80 |
|
Монтаж |
Транзитный или тупиковый 3-х жильным круглым кабелем от Ø9 до Ø16 м м, сечением жил не более 2,5мм² |
|
Монтаж для исполнения Эмлайт КМ |
Тупиковый 3-х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5мм² |
|
Срок службы, лет |
10 |
ОПЦИИ
- Блок питания для различных напряжений АС/DC (12….220 В)
- Матирование светопропускающего элемента
- Химостойкое исполнение
Лампа накаливания
Тип КСС «М»
Тип КСС «Д»
Преимущества:
- Профильный корпус с ткерамическим износостойким покрытием.
- Светопропускающий элемент из ударопрочного боросиликатного стекла.
- Все они выдерживают удар в 4 Дж и не требуют обязательного применения защитных решеток.
- Простота монтажа, обслуживания и осмотра.
- Особый вид взрывозащиты – повышенной надежности Ех d e, ИСКЛЮЧАЕТ потерю взрывозащищенности при ошибках обслуживающего персонала.
- Гальваническая изоляция.
- Уплотнительные элементы - специальный термопластичный эластомер (THERMOLAST TC5CSZ B100), обеспечивающий высокую износостойкость и долговечность уплотнения.
Технические характеристики
|
Маркировка взрывозащиты |
1Ех d е IIC T6 Gb |
|
Параметры питающей сети |
220 В, 50 Гц |
|
Диапазон рабочих температур, С |
-60…+40 |
|
Степень защиты |
IP 65/67 |
|
Коэффициент мощности, не менее |
0,85 |
|
Класс защиты от поражения электрическим током |
I |
|
Группа условий эксплуатации |
М2 |
|
Защитный угол (с отражателем), градусы |
15 |
|
Сейсмостойкость |
9 баллов по шкале МSK-64 |
|
Ударопрочность |
IK10 |
|
Монтаж |
Транзитный или тупиковый 3-х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5мм² |
|
Срок службы, лет |
10 |
ОПЦИИ
Химостойкое исполнение.

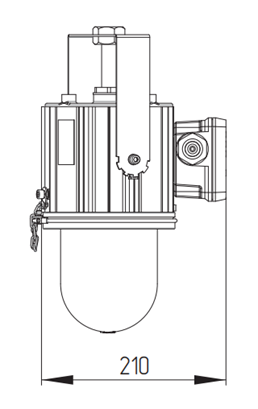

Габаритные и установочные размеры светильников, варианты установки и крепежа
Исполнения светильников
|
Модель |
Тип лампы |
Тип патрона |
Мощность, Вт |
Тип КСС (с отражателем) |
Наличие ЭПРА |
Масса, кг |
|
ЭМЛАЙТ Н-100 КР (Е27) УХЛ1 |
LED, ЛОН, КЛЛ, ДРВ* |
Е27 |
100 |
М (Д) |
В зависимости от типа ламп |
5,5 |
|
ЭМЛАЙТ Ф-13 КР (GX24q-1) |
Компактная люминесцентная лампа |
GX24q-1 |
13 |
М (Д) |
есть |
5,5 |
|
ЭМЛАЙТ Ф-18 КР (GX24q-2) |
Компактная люминесцентная лампа |
GX24q-2 |
18 |
М (Д) |
есть |
5,5 |
|
ЭМЛАЙТ Ф-26 КР (GX24q-3) |
Компактная люминесцентная лампа |
GX24q-3 |
26 |
М (Д) |
есть |
5,5 |
|
ЭМЛАЙТ Г-70 КР (Е27) УХЛ1 |
Металлогалогенная лампа ДРИ |
G12 |
70 |
М (Д) |
нет |
5,5 |
|
ЭМЛАЙТ Г-70 КР (Е27) УХЛ1 |
Металлогалогенная лампа ДРИ |
G27 |
70 |
М (Д) |
нет |
5,5 |
|
ЭМЛАЙТ Г-70 Э КР (Е27) |
Металлогалогенная лампа ДРИ |
G12 |
70 |
М (Д) |
есть |
5,5 |
|
ЭМЛАЙТ Г-70 Э КР (Е27) |
Металлогалогенная лампа ДРИ |
Е27 |
70 |
М (Д) |
есть |
5,5 |
|
ЭМЛАЙТ Ж-70 КР (Е27) УХЛ1 |
Натриевая лампа ДНаТ |
Е27 |
70 |
М (Д) |
есть |
5,5 |
|
ЭМЛАЙТ Ж-70 Э КР (Е27) |
Натриевая лампа ДНаТ |
Е27 |
70 |
М (Д) |
есть |
5,5 |
* Лампа накаливания, энергосберегающие лампы, светодиодные лампы и лампы типа ДРВ с цоколем Е27. Учитывая большое разнообразие выпускаемых энергосберегающих (КЛЛ) и светодиодных ламп при принятии решения об их использовании в светильниках типа ЭМЛАЙТ Н-100 КР (Е27) УХЛ1 необходимо обращать внимание на внутренние размеры светильников. Не допускается касание лампы внутренних поверхностей.
Дополнительное монтажное оборудование*
Универсальная скоба
Встраиваемый подвес
Комбинированный подвес
Хомут
Рым-болт
Поворотный подвес
*Возможно изготовление другого монтажного оборудования
