Назначение средства измерений.

Штангенциркули ШЦ, ШЦК, ШЦЦ предназначены для измерения наружных и внутренних размеров, глубин.

Принцип действия штангенциркулей с отсчетом по нониусу (ШЦ) заключается в измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.

Принцип действия штангенциркулей с отсчетом по круговой шкале (ШЦК) заключается в измерении линейных размеров методом непосредственной оценки в целых миллиметрах по шкале штанги и долей миллиметров по круговому отсчетному устройству, встроенному в рамку штангенциркуля.

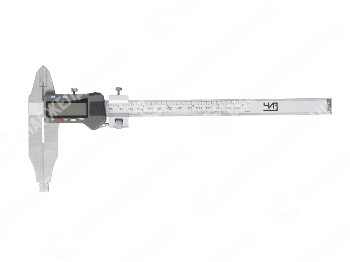

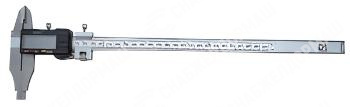

Принцип действия штангенциркулей с цифровым отсчетным устройством (ШЦЦ) заключается в преобразовании линейного перемещения рамки штангенциркуля в изменения электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчетного устройства. Отсчет размеров производится по цифровому отсчетному устройству. Имеется возможность измерения в дюймах, а также возможность установки нуля.

Штангенциркули выпускаются трех основных типов: I – двусторонний с глубиномером; II – двусторонний; III – односторонний.

Модификация	Тип	Диапазон измерения,      мм	Шаг дискретности цифрового отсчетного устройства, мм
ШЦЦ-II-160-0,01	II	0-160	0,01
ШЦЦ-II-200-0,01		0-200	0,01
ШЦЦ-II-250-0,01		0-250	0,01
ШЦЦ-II-300-0,01		0-300	0,01
ШЦЦ-II-400-0,01		0-400	0,01
ШЦЦ-II-500-0,01		0-500	0,01
ШЦЦ-II-250-630-0,01		250-630	0,01
ШЦЦ-II-250-800-0,01		250-800	0,01
ШЦЦ-II-320-1000-0,01		320-1000	0,01
