Назначение средства измерений.

Штангенциркули ШЦ, ШЦК, ШЦЦ предназначены для измерения наружных и внутренних размеров, глубин.

Принцип действия штангенциркулей с отсчетом по нониусу (ШЦ) заключается в измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.

Принцип действия штангенциркулей с отсчетом по круговой шкале (ШЦК) заключается в измерении линейных размеров методом непосредственной оценки в целых миллиметрах по шкале штанги и долей миллиметров по круговому отсчетному устройству, встроенному в рамку штангенциркуля.

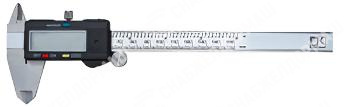

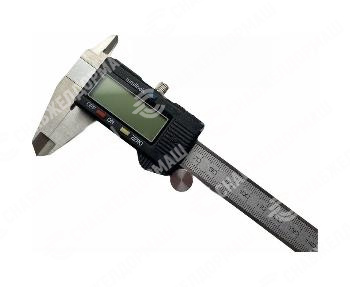

Принцип действия штангенциркулей с цифровым отсчетным устройством (ШЦЦ) заключается в преобразовании линейного перемещения рамки штангенциркуля в изменения электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчетного устройства. Отсчет размеров производится по цифровому отсчетному устройству. Имеется возможность измерения в дюймах, а также возможность установки нуля.

Штангенциркули выпускаются трех основных типов: I – двусторонний с глубиномером; II – двусторонний; III – односторонний.

Модификация	Тип	Диапазон измерения, мм	Шаг дискретности цифрового отсчетного устройства, мм
ШЦЦ-I-125-0,01	I	0-125	0,01
ШЦЦ-I-135-0,01		0-135	0,01
ШЦЦ-I-150-0,01		0-150	0,01
ШЦЦ-I-160-0,01		0-160	0,01
ШЦЦ-I-200-0,01		0-200	0,01
ШЦЦ-I-250-0,01		0-250	0,01
ШЦЦ-I-300-0,01		0-300	0,01
