Назначение средства измерений
Штангенциркули ШЦ, ШЦК, ШЦЦ предназначены для изме- рения наружных и внутренних размеров, глубин.Принцип действия штангенциркулей с отсчетом по нониусу (ШЦ) заключается в измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.

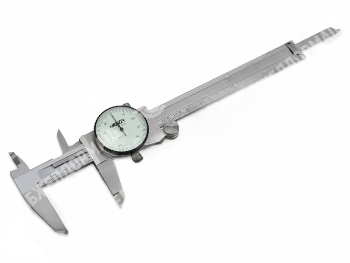

Принцип действия штангенциркулей с отсчетом по круговой шкале (ШЦК) заключается в измерении линейных размеров методом непосредственной оценки в целых миллиметрах по шкале штанги и долей миллиметров по круговому отсчетному устройству, встроенному в рамку штангенциркуля.
Принцип действия штангенциркулей с цифровым отсчетным устройством (ШЦЦ) заключается в преобразовании линейного перемещения рамки штангенциркуля в изменения электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчетного устройства. Отсчет размеров производится по цифровому отсчетному устройству. Имеется возможность измерения в дюймах, а также возможность установки нуля.
Штангенциркули выпускаются трех основных типов: I – двусторонний с глубиномером; II – двусторонний; III – односторонний.
|
Модификация |
Тип |
Диапазон измерения, мм |
Цена деления круговой шкалы отсчетного устройства, мм |
Класс точности |
|---|---|---|---|---|
|
ШЦК-I-125-0,02 |
I |
0-125 |
0,02 |
- |
|
ШЦК-I-125-0,05 |
0,05 |
- |
||
|
ШЦК-I-125-0,1-1 |
0,1 |
1 |
||
|
ШЦК-I-125-0,1-2 |
2 |
|||
|
ШЦК-I-135-0,02 |
0-135 |
0,02 |
- |
|
|
ШЦК-I-135-0,05 |
0,05 |
- |
||
|
ШЦК-I-135-0,1-1 |
0,1 |
1 |
||
|
ШЦК-I-135-0,1-2 |
2 |
|||
|
ШЦК-I-150-0,02 |
0-150 |
0,02 |
- |
|
|
ШЦК-I-150-0,05 |
0,05 |
- |
||
|
ШЦК-I-150-0,1-1 |
0,1 |
1 |
||
|
ШЦК-I-150-0,1-2 |
2 |
|||
|
ШЦК-I-160-0,02 |
0-160 |
0,02 |
- |
|
|
ШЦК-I-160-0,05 |
0,05 |
- |
|
Модификация |
Тип |
Диапазон измерения, мм |
Цена деления круговой шкалы отсчетного устройства, мм |
Класс точности |
|---|---|---|---|---|
|
ШЦК-I-160-0,1-1 |
|
|
0,1 |
1 |
|
ШЦК-I-160-0,1-2 |
2 |
|||
|
ШЦК-I-200-0,02 |
0-200 |
0,02 |
- |
|
|
ШЦК-I-200-0,05 |
0,05 |
- |
||
|
ШЦК-I-200-0,1-1 |
0,1 |
1 |
||
|
ШЦК-I-200-0,1-2 |
2 |
|||
|
ШЦК-I-250-0,02 |
0-250 |
0,02 |
- |
|
|
ШЦК-I-250-0,05 |
0,05 |
- |
||
|
ШЦК-I-250-0,1-1 |
0,1 |
1 |
||
|
ШЦК-I-250-0,1-2 |
2 |
|||
|
ШЦК-I-300-0,02 |
0-300 |
0,02 |
- |
|
|
ШЦК-I-300-0,05 |
0,05 |
- |
||
|
ШЦК-I-300-0,1-1 |
0,1 |
1 |
||
|
ШЦК-I-300-0,1-2 |
2 |
