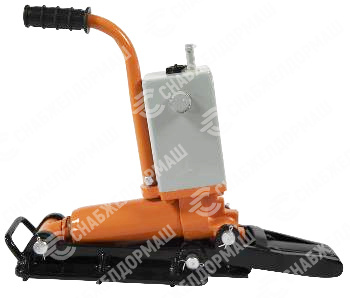

ГИДРАВЛИЧЕСКИЙ РИХТОВЩИК ГР-16

Путевой гидравлический рихтовщик ГР-16 используется при текущем содержании и ремонте железнодорожного пути для рихтовки пути и стрелочных переводов. Рихтовочные приборы ГР-16 применяется при обслуживании железнодорожных рельс всех типов и размеров. Для работы обычно используется от 4 до 12 рихтовщиков, количество зависит от типа верхнего строения пути. Гидрорихтовщики выставляются в шахматном порядке по обеим рельсовым ниткам, через 2-3 шпальных ящика.

Гидравлический путевой рихтовщик ГР-16 применяется для поперечного сдвигания рельсошпальной решетки. Именно с помощью автономных гидравлических рихтовщиков или моторных комплектов рихтовщиков осуществляют смещение железнодорожного пути или стрелочного перевода при укладке или текущем содержании и ремонте пути. Наши рихтовщики работают с рельсошпальной решеткой как на деревянных, так и на железобетонных шпалах.

Конструкция железнодорожного рихтовщика

Основной рабочий орган гидравлического путевого рихтовщика это литая опора из стали, которая состоит их трёх подвижных секций.

Самоустанавливающаяся шарнирная трёхсекционная опорная часть рихтовщика состоит из средней опоры, концевой опоры и оси, которая соединяет между собой. Опора гидрорихтовщика оснащена дополнительными грунтозацепами и приводится в движение штоком гидроцилиндра гидравлического толкателя. Сам шток выдвигается при подаче масла под давлением в полость гидроцилиндра.

• В масляном бачке рихтовщика установлен сетчатый micro фильтр и магнит, которые весь срок службы изделия обеспечивают очистку рабочей жидкости (масло) в гидравлической системе;
• В гидравлическом путевом инструменте применяется специальный предохранительный клапан, который защищает рихтовщик от поломок при превышении номинального усилия;
• Оригинальный установленный сапун полностью исключает возможность вытекания масла из масляного бачка при опрокидывании;
• Рихтовщики работают при различных температурных режимах, от -40 до +60.

Путевой гидрорихтовщик ГР-16

Универсальный автономный гидравлический узел обрабатывается на многофункциональных станках Multiplex 6100Y, Integrex 200 и Variaxis 630-5X японской корпорации Yamazaki Mazak, а плунжерная пара, важнейшая часть любого гидравлического узла, шлифуется на сверхпрецизионных швейцарских станках Studer.

Уникальные особенности рихтовщика ГР-16

• легкий вес рихтовщика при высоком развиваемом усилии за счёт применения алюминия при изготовлении бачка, а также оптимальной конструкции литого опорного механизма;
• высокая эргономичность путевого рихтовщика ГР-16;
• высокая ремонтопригодность рихтовочного прибора в силу того, что на нем используется универсальный гидроузел;
• доступность запасных частей.

Технические характеристики рихтовщика ГР-16
