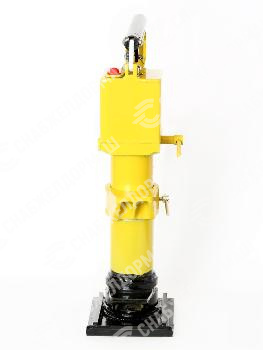

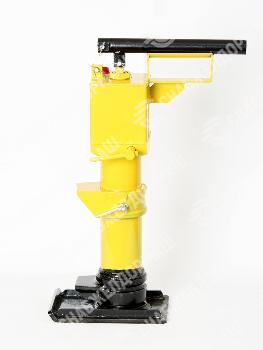

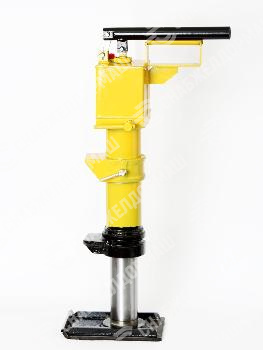

ДОМКРАТ ПУТЕВОЙ ГИДРАВЛИЧЕСКИЙ ДПГ-10-200

Домкрат путевой гидравлический ДПГ-10-200 или домкрат-рихтовщик - это железнодорожный инструмент, предназначенный для рихтовки и подъема рельсошпальной решетки при проведении ремонтных и строительных работ на железной дороге. Верхняя лапа (рихтовочная) вращается, нижняя лапа (подъемная) неподвижна относительно оси домкрата. Железнодорожный домкрат ДПГ-10-200 является одноплунжерным домкратом с ходом штока 200 мм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДОМКРАТА ПУТЕВОГО ГИДРАВЛИЧЕСКОГО ДПГ-10-200

Вес 20 кг Габаритные размеры 525х190х470 мм Максимальная грузоподъемность на нижней подъёмной лапе 10 тс Максимальное усилие рихтовки 8 тс Максимальное давление рабочей жидкости в гидроцилиндре 250 кг/см2 Рабочий ход штока 200 мм Усилие на рукоятке, не более 20 кгс Рабочая жидкость масло индустриальное И20А ГОСТ 20799-88 и ВМГЗ ТУ 38-101479-86 Объем рабочей жидкости 0,4 л

КОМПЛЕКТ ПОСТАВКИ ДОМКРАТА ПУТЕВОГО ГИДРАВЛИЧЕСКОГО ДПГ-10-200

Изделие поставляется в заводской комплектации.

СХЕМА, УСТРОЙСТВО И РАБОТА ДОМКРАТА ПУТЕВОГО ГИДРАВЛИЧЕСКОГО ДПГ-10-200

Для подъема железнодорожного пути подвести подъемную лапу домкрата под рельс до упора подошвы рельса в корпус подъемника, при этом подъемная лапа полностью зайдет под подошву рельса. Ввиду большого удельного давления на грунт при подъеме и рихтовке пользоваться прочными деревянными подкладками размерами не менее размеров подошвы домкрата.

Рихтовку железнодорожного пути можно осуществлять верхней подъемной лапой. Произвести движением рукоятки подъем /перемещение/ груза в требуемое положение. Спускной вентиль должен быть завернут до отказа.  Следите при подъеме /перемещении/ груза за правильностью положения вертикальной оси домкрата. Вращением спускного вентиля против часовой стрелки освободить домкрат от груза.

После окончания работ не следует оставлять домкрат с поднятым вверх подъемником, т.к. шток и гильза рабочего цилиндра могут покрыться коррозией. Необходимо домкрат очистить от грязи, протереть ветошью, покрыть шток консервирующей смазкой, открыть спускной вентиль и опустить подъемник вниз до упора.

ОСОБЕННОСТИ ДОМКРАТА ПУТЕВОГО ГИДРАВЛИЧЕСКОГО ДПГ-10-200

• низкая цена и стоимость ремонта по сравнению с аналогами (ДГП-10-200);
• выполняет 2 функции: поднимает и рихтует рельсошпальную решетку;
• легкий вес по сравнению с реечными домкратами ДР-10;
• удобство в использовании по сравнению с винтовыми домкратами ДВП-12.
