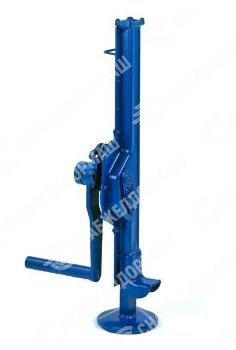

Домкрат путевой реечный ДР-5
Реечный домкрат ДР-5 грузоподъемностью 5 тонн используется на железной дороге для подъемки рельсошпальной решетки. В общепромышленных целях используется для подъема и перемещения различных грузов или объектов. Опорой для подъема может служить как лапа, так и головка домкрата.
Технические характеристики домкрата реечного ДР-5
| Масса | 22,3 кг |
| Размер (д/ш/в) | 200х240х765 мм |
| Грузоподъемность: | |
| - на головку | 5 т |
| - на лапу | 3,5 т |
| Усилие на рукоятке | 550 Н |
| Высота от подошвы до лапы | 85 мм |
| Рабочий ход | 360 мм |
Комплект поставки домкрата реечного ДР-5
Изделие поставляется в заводской комплектации.
Схема, устройство и работа домкрата реечного ДР-5
1 – корпус; 2 – рейка; 3 – крышка; 4 – головка; 5 – лапа; 6 – рукоятка; 7 – ручка; 8 – храповик; 9 – собачка; 10 – основание.
Домкрат состоит из стальной рейки 2 при подъеме груза неподвижно стоящей на основании 10, корпуса 1 и крышки 3. Корпус 1 в верхней части оканчивается головкой 4, на которую опирается груз, в нижней части – лапой 5, предназначенной для подъема низко расположенных грузов. Работа домкрата осуществляется следующим образом: при вращении рукоятки 6 корпус 1 с грузом поднимается или опускается по рейке 2. Для удержания корпуса с грузом в определенном положении служит тормозное устройство. Оно состоит из собачки 9, установленной в неподвижной оси и храповика 8, свободно посаженного на муфте рукоятки 6 между двумя нажимными кольцами из фрикционного материала. Ручки 7 на корпусе домкрата служат для фиксации стропов при перемещении его грузоподъемным механизмом.
Особенности домкрата реечного ДР-5
- ход штока 350 мм;
- простота и надежность конструкции;
- условия эксплуатации от -45 до +40 С.
