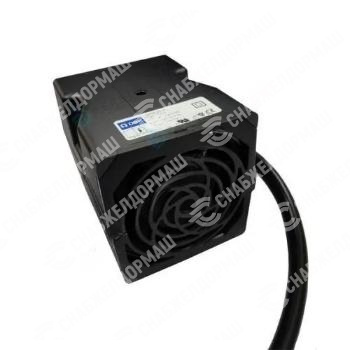

Нагреватель с вентилятором (тепловентилятор) серии FGC3000-CIRRUS 60 предназначен для использования внутри корпусов оборудования или электротехнических шкафах для защиты от конденсата и создания оптимального микроклимата.
Установка:
- Вокруг нагревателя оставьте вентиляционный зазор 50 мм и, как минимум, 300 мм-со стороны выходного отверстия
- Убедитесь, что устройство и соединительны провода безопасно и прочно закреплены
- Сечение проводников должно быть не менее 0,75мм2
- Соединительные электрические провода не должны касаться корпуса нагревателя и не должны быть размещены перед выходным отверстием
- Запрещена установка нагревателя вблизи воспламеняемых материалов
| Параметр | Значение | ||
|---|---|---|---|
| Номинальная мощность при 10°С | 400W | 300W | 200W |
| Максимальный стартовый ток (А) при 230В АС | 10 | 8 | 4 |
| Максимальный стартовый ток (А) при 115В АС | 5 | 3,5 | 1,75 |
| Максимальная температура на корпусе (при 40°С) | 55 | 50 | 45 |
| Класс электрической защиты | II | ||
| Степень защиты | IP20 | ||
| Рабочий диапазон температур (°С) | -10 до +70 | ||
| Диапазон температур хранения (°С) | -40 до +70 | ||
| Габаритные размеры | 71х71х97 | ||
Подключение
Вентилятор
Провод СЕРОГО цвета-один провод-подключается на фазу, другой провод-на нейтраль
Нагреватель
Провод СИНЕГО цвета-подключение к нейтрали источника питания
КОРИЧНЕВЫЙ и КРАСНЫЙ провода подключаются к фазе-для мощности 400Вт
КОРИЧНЕВЫЙ провод подключается к фазе (КРАСНЫЙ отключается от фазы) для мощности 300Вт
КРАСНЫЙ провод подключается к фазе (КОРИЧНЕВЫЙ отключается от фазы) для мощности 200Вт
Отключаемые провода должны быть надежно изолированы
Внимание:
- Если к источнику питания подключены провода только СЕРОГО цвета, устройство будет работать только в режиме вентилятора без нагрева
- Нагреватель должен включаться только при работающем вентиляторе
