ВОЦН — выравниватель оксидноцинковый с ножевыми выводами. Выравниватель ВОЦН обеспечивает защиту устройств ЖАТ от импульсного перенапряжения, появляющегося в контактных и электрических сетях низкого, среднего и высокого напряжений по причине короткого замыкания, грозового разряда или коммутационных процессов.
Выравниватели ВОЦН — не подлежащие ремонту невосстанавливаемые изделия.
Существует 2 типа выравнивателей:
- для сетей высокого и среднего напряжений;
- низковольтные выравниватели.
Выравниватели ВОЦН для сетей высокого и среднего напряжений
К данному типу относятся выравниватели ВОЦН-110, ВОЦН-220 и ВОЦН-380, изготовленные в соответствии с ТУ 32Цш 2027-94. Каждая модификация имеет по 3 варианта исполнения, на которые указывают чертёжные номера изделий. Варианты исполнения отличаются между собой комплектностью:
- ВОЦН-110 черт. 14409-00-00, ВОЦН-220 черт. 14409-00-00-03, ВОЦН-380 черт. 14409-00-00-06 — в комплектность входит собственно выравниватель ВОЦН.
- ВОЦН-110 черт. 14409-00-00-01, ВОЦН-220 черт. 14409-00-00-04, ВОЦН-380 черт. 14409-00-00-07 — дополнительно оснащены переходной розеткой.
- ВОЦН-110 черт. 14409-00-00-02, ВОЦН-220 черт. 14409-00-00-05, ВОЦН-380 черт. 14409-00-00-08 — дополнительно к выравнивателю в комплект входят переходная розетка и контактная колодка.

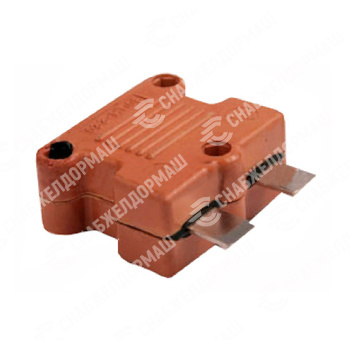

Технические характеристики ВОЦН-220 14409-00-00-03:
| Наименование | Значение |
|---|---|
| Umax рабочее пост. тока | 350 В |
| Umax рабочее перем. тока | 250 В |
| Iутечки пост. тока (при Umax рабочем) | не более 0,1 мА |
| Iутечки перем. тока (при Umax рабочем) | не более 0,3 мА |
| Uостающееся (при воздействии импульса тока) | не более 1000 В |
| Масса | не более 0,065 кг |
| Коэффициент нелинейности до начала эксплуатации | не ниже 30 |
| Коэффициент нелинейности в процессе эксплуатации | не ниже 10 |
