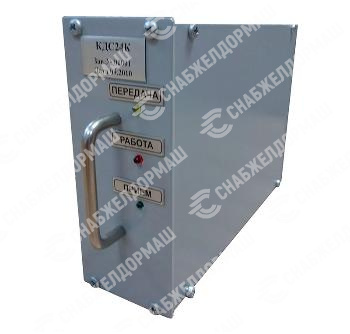

Контроллер дискретного ввода.

Расположение:

Стативы в релейных помещениях постов ЭЦ, модулей АБТЦ.

Характеристики:

• Число каналов ввода: 24;
• Интерфейс связи: RS485.
• Число приборов на один порт концентратора: до 32;
• Адресация приборов: перемычками на монтажной колодке;
• Период обновления данных для 32 приборов: 0,1 сек;
• Дальность линии связи с концентратором: до 1,2 км.

Назначение:

• Ввод информации о состоянии контактов реле, ламп или светодиодов табло.

• КДС24К предназначен для распределенного размещения на стативах в релейных помещениях, что при необходимости контроля состояния отдельных реле, исключает избыточность аппаратных средств (не требуется установка КДС120 в шкафу КУ).
• КДС24К имеет внутренний источник питания для контроля состояния "сухих контактов” реле.
• Схемотехника и принцип работы КДС24К аналогичны с контроллером КДС120.
