Тип:

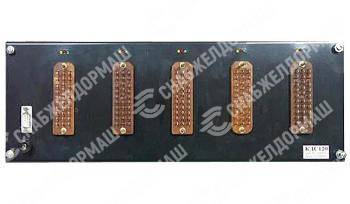

Коммутационный шкаф – коммутационное устройство (КУ).

Характеристики:

• Число каналов ввода: 120;
• Интерфейс связи: RS-485;
• Число приборов на один порт концентратора: до 4;
• Адресация приборов: перемычками на плате контроллера;
• Период обновления данных для 4 приборов: 0,1 сек;
• Дальность линии связи с концентратором: до 1,2 км.

Назначение:

• Ввод информации о состоянии ламп табло и контактов реле.

• Для контроля состояния индикаторов табло, пульт-табло, пульта-манипулятора входы КДС120 подключаются к соответствующим лампам (светодиодам).
• Для контроля состояния реле используются "сухие контакты”.

В отличие от котроллера ПИК-120, используемого в системе АПК-ДК (СТДМ), КДС120 имеет ряд преимуществ:

• Входы контроллера имеют расширенный диапазон по напряжению, что позволяет использовать его, как для подключения к лампам (24В), так и к светодиодам (6В).
• Снижено электропотребление входов контроллера, что значительно снижает дополнительную нагрузку на полюса питания индикаторов табло.
