Терморегулятор Ратар-02.ТП
Терморегуляторы Ратар-02.п/п и Ратар-02M.ТС имеют дополнительный вход для подключения датчика уровня.
У терморегуляторов Ратар-02.ТП и Ратар-02M.ТС типы НСХ входов переключаются программно. Терморегуляторы Ратар-02М.ТС имеют повышенную коммутируемую способность с управлением тока в нагрузке до 16 А.

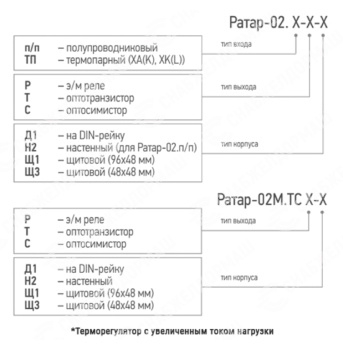

По типу входа приборы подразделяются на три группы:
- п/п - с использованием полупроводникового термочувствительного элемента ТС1047,
- ТС - для работы с термопреобразователями сопротивления: 50М, 100П, Pt100,
- ТП - для работы с термоэлектрическими термопреобразователями: ХК(L), ХА(К).
Приборы имеют один из типов выходов:
- Р - э/м реле,
- Т - оптотранзистор,
- С - оптосимистор.

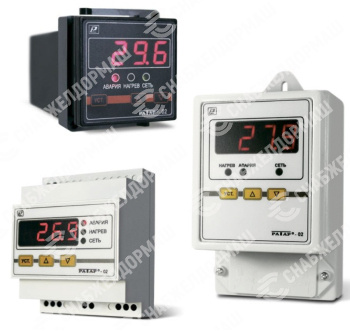

Приборы выпускаются в корпусах:

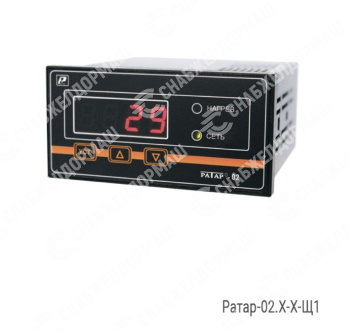

- Щ1 - щитовом 96х48 мм,

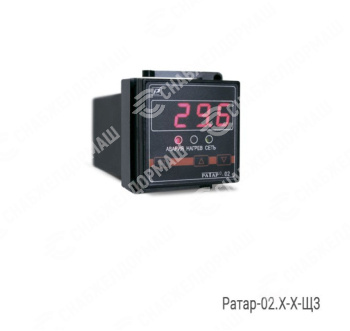

- Щ3 - щитовом 48х48 мм,

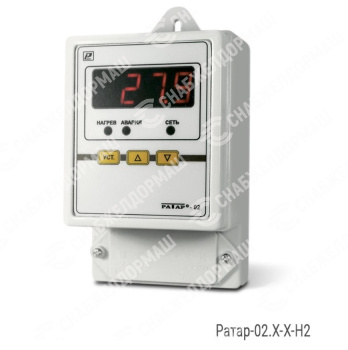

- Н2 - настенном,

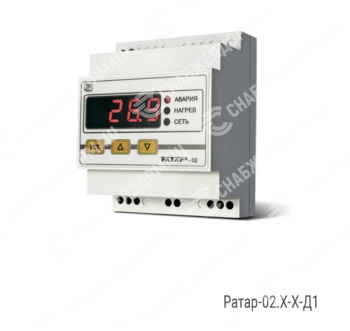

- Д1 - на ДИН-рейку.
Терморегуляторы в настенном исполнении применяются для поддержания температуры в саунах, овощехранилищах, погребах, инкубаторах , теплицах и т.п.
Терморегуляторы Ратар-02М.ТС.Щ3 оптимально подходят для управления средними и большими инкубаторами.
Терморегуляторы с термопарным входом Ратар-02.ТП используются в термошкафах, печах и т.д.
Терморегуляторы Ратар-02М.ТС.Д1 в корпусе на ДИН-рейку – оптимальный вариант для управления тёплым полом.
Технические характеристики:
| Исполнение | Ратар-02.ТП |
| Диапазон измерения и регулирования температуры |
-50…+750⁰С (ХК(L)) -50…+1300⁰С (ХА(К)) |
| Точность измерения | ±(2+0,003Т)⁰С (±0,5%) |
| Разрешающая способность (дискретность) | 1,0⁰С |
| Гистерезис |
0…400⁰С (ХК(L)) 0…750⁰С (ХА(К)) |
|
Напряжение питания |
198…242 В |
| Номинальный ток нагрузки |
э/м реле: 5,0А при cosφ≥0,6 оптосимистор: 200мА оптотранзистор: 50мА при напряжении 5,5…6,5 В |
| Наличие дополнительного входа для подключения датчика уровня (термопереключателя и т.д.) | - |
|
Тип корпуса: Д1 – 72х88х54 мм Н2 – 82х128х63,5 мм Щ1 – 96х48х112 мм Щ3 – 48х48х112 мм |
+ - + + |
| Программируемая логика работы выходного устройства | 1 – нагреватель, 2 – холодильник, 3 – сигнализатор нахождения в заданных границах, 4 – сигнализатор выхода за заданные границы, 5 – режим индикации температуры |
| Задание смещения нуля и наклона без нарушения юстировки | + |
| Задание задержки включения-выключения выходного устройства | + |
| Масса | не более 0,40 кг |
