Реле температурное с самовозвратом РТ-1 предназначено для эксплуатации в качестве встроенного элемента внутри тепловых и других, в том числе комбинированных пожарных извещателей, а также для работы в изделиях электротехнических для поддержания температуры и температурной защиты.
В качестве чувствительного элемента в реле используется материал с «памятью формы», изготовленный по специальной технологии. При повышении температуры окружающей среды (до температуры срабатывания реле), чувствительный элемент (1) изменяет форму и воздействует на контактную пружину (2), в результате чего происходит размыкание (замыкание) контактов. При понижении температуры окружающей среды контакты реле возвращаются в исходное положение.

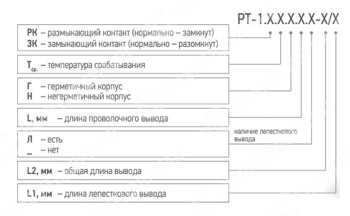

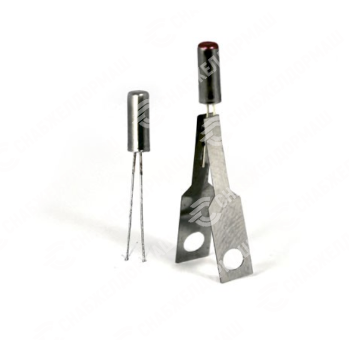

Внешний вид:
Перечень стандартных размеров:
| Диаметр корпуса, d, мм | 3,0 |
| Длина корпуса, l, мм | 8,0 |
| Длина проволочных выводов, L, мм | 10,0±1,0; 20,0±1,0 |
| Длина лепестковых выводов*, L1, мм (под винт М3) |
25,0; 33,5 |
| Общая выводов длина, (L2), мм |
Общая длина (L2) определяется, как сумма длин проволочного вывода (L) и лепестка, (L1), уменьшенная на длину соединения, которая не может быть менее 4,0 мм. |
*Допускается по согласованию, длина лепестка из диапазона от 10,0 до 33,5 мм
Технические характеристики:
|
Номинальное/предельное коммутируемое напряжение |
24/40 В |
|
Номинальный/предельный коммутируемый ток |
30/100 мА |
|
Температура срабатывания |
+50; 60; 62; 65; 70; 80; 90°С |
|
Пределы допускаемых отклонений |
±2; 3; 5; 10 °С (±5 °С – стандартное) |
|
Гистерезис температурный |
(4,5±2,5)°С |
|
Показатель тепловой инерции |
не более 3 сек |
|
Полное сопротивление контактной цепи при замкнутых контактах, в процессе эксплуатации в нормальных климатических условиях |
не более 1,0 Ом |
|
Максимальная допустимая температура окружающей среды |
+140 °С |
|
Климатическое исполнение |
УХЛ 3.1 по ГОСТ 15150-69 |
|
Условия эксплуатации |
|
|
Масса, не более |
0,15 г |
|
Средний срок службы |
10 лет |
