Пульт цифровой диспетчерской связи DIS предназначен для использования в качестве громкоговорящего абонентского устройства в составе цифровой системы промышленной связи Armtel DCN.
Пульт громкой связи DIS обеспечивает трансляцию голосовых сообщений и имеет программируемые локальные функции. DIS не может выполнять каких-либо функций без подключения к централи. Маршрутизация потоков данных, конфигурирование органов управления DIS, назначение абонентов на DIS, присвоение им и связям приоритета и его поддержку — все это выполняется централью.

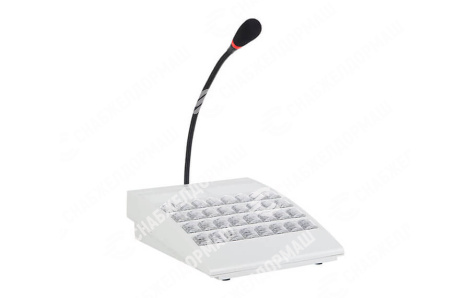

В пультах громкой связи DIS используется высокочувствительный микрофон на гибкой стойке типа «гусиная шея». Микрофон имеет светодиодный индикатор красного света, который сигнализирует о виде входящей или исходящей связи постоянным свечением или миганием.
ФУНКЦИИ:
- 8, 16, 24, 32 клавиши повышенной механической прочности и износостойкости;
- Расширение до 224 клавиш с помощью блоков расширения;
- Размещение подписей к клавишам;
- Двусторонняя громкоговорящая симплексная связь при помощи встроенных динамиков, микрофона и целевых кнопок со светодиодами индикации;
- Групповой вызов и громкое оповещение, в т.ч. зональное;
- Расширенная полоса передачи звукового сигнала до 6,8 кГц;
- Двусторонняя громкоговорящая связь в режиме «полудуплекса» с дуплексными абонентами, такими как телефонные аппараты;
- Разговор при помощи подключаемой гарнитуры или выносного микрофона с тангентой;
- Индикация вызова, занятости абонента, не отвеченного вызова и других режимов на светодиодных индикаторах программируемых кнопок;
- Режим «Спикерфон» при громкоговорящей связи с дуплексными абонентами;
- Регулировка уровня громкости динамиков с помощью программируемых кнопок;
- Надежная связь по цифровой двухпроводной линии интерфейса Uk0 на расстояние до 6 км;
- Возможность «фантомного» питания по линии Uk0-интерфейса.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Номинальное напряжение питания постоянного тока, в том числе по линии «фантомного питания» PoU |
48 В |
|
Допустимый диапазон напряжения питания |
от 36 до 60 В |
|
Защита от переполюсовки питания |
есть |
|
Ток потребления в ждущем режиме, не более |
35 мА |
|
Максимальный рабочий ток, в том числе по линии «фантомного питания» PoU, не более |
100 мА |
|
Протокол связи |
«Armtel» |
|
Интерфейс связи |
Uk0 |
|
Полоса спектра частот тракта передачи звукового сигнала |
300-6800 Гц |
|
Максимальная электрическая мощность встроенного усилителя, не менее |
0,85 Вт |
|
Класс электробезопасности по ГОСТ IEC 61140-2012 |
III |
|
Степень защиты, обеспечиваемая оболочками по ГОСТ 14254-2015 |
IP40 |
|
Вид климатического исполнения, тип атмосферы по ГОСТ 15150 |
УХЛ4.1 |
|
Категория сейсмостойкости по НП-031-01 |
I |
|
Класс безопасности по НП-001-15* и НП-033-11 |
3Н |
|
Диапазон допустимых значений температуры окружающего воздуха |
от - 5 до + 55 ºC |
|
Атмосферное давление |
от 84 до 106,7 кПа |
|
Относительная влажность воздуха при температуре 25 ºC |
до 80 % |
|
Габаритные размеры с максимально поднятым микрофоном, не более |
260×200×416 мм |
|
Масса, не более |
1,1 кг |
*Допускается соответствие изделия классу безопасности 4Н по НП-001-15
Для заказа переговорного устройства:
| Артикул |
Наименование |
|
2500100001 |
Пульт цифровой диспетчерской громкоговорящей связи DIS на 8 кнопок |
|
2500100002 |
Пульт цифровой диспетчерской громкоговорящей связи DIS на 16 кнопок |
|
2500100003 |
Пульт цифровой диспетчерской громкоговорящей связи DIS на 24 кнопки |
|
2500100004 |
Пульт цифровой диспетчерской громкоговорящей связи DIS на 32 кнопки |
