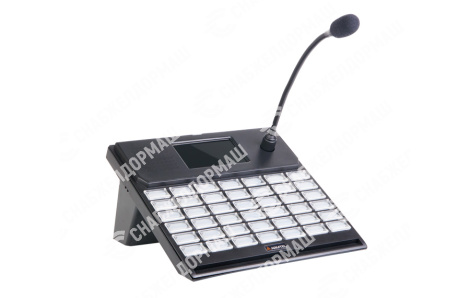

Пульт диспетчерский TOP-DIS-IP2 является абонентским устройством, работающим в составе цифровой системы оперативно-технологической, диспетчерской связи и обеспечивает осуществление служебных переговоров на объекте установки, а также связь между абонентскими устройствами, входящими в состав этой системы.
TОP-DIS-IP2 выпускается в двух исполнениях:
— РМЛТ.465311.009 — с модулем Wi-Fi и
— РМЛТ.465311.009-01 — без модуля Wi-Fi.
TОP-DIS-IP2 устанавливается в диспетчерских, офисных, пультовых помещениях.
TOP-DIS-IP2 изготавливается в пластмассовом корпусе и комплектуется съемной подставкой, обеспечивающей наклон корпуса панели для лучшей видимости экрана при настольном варианте установки. В верхней части лицевой панели (над динамиками) установлены светодиоды, которые сигнализируют о виде входящей или исходящей связи постоянным свечением или миганием.
ФУНКЦИИ:- Громкоговорящая симплексная связь по протоколам Armtel-IP и SIP;
- Громкоговорящая дуплексная связь по протоколу SIP;
- Осуществление вызовов с учетом приоритетов по протоколам Armtel-IP и SIP;
- Цветной экран TFT 4.3 дюйма;
- 42 функциональные клавиши с цветной индикацией;
- Возможность резервирования сетевого интерфейса Ethernet;
- Беспроводной интерфейс связи Wi-Fi (опционально);
- Степень защиты IP42;
- Поддержка широкополосных кодеков (HD Voice, 14 кГц);
- Поддержка алгоритмов шумо- и эхоподавления;
- Питание по линии PoE или внешнее питание 12 В;
- Увеличение общего количества функциональных клавиш до 126 шт. при подключении двух модулей расширения TOP-EC-IP2;
- Возможность подключения модуля трубки TOP-HS-IP2.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Номинальное напряжение питания по линии PoE+ (IEEE 802.3at), В |
48 В |
|
Диапазон напряжения питания по линии PoE+ (IEEE 802.3at) при включении, В |
42…60 |
|
Диапазон напряжений питания по линии PoE+ (IEEE 802.3at) после включения, В |
36…60 |
|
Номинальное напряжение внешнего источника питания, постоянное, В |
12 |
|
Диапазон напряжения питания внешнего источника, В |
± 10% |
|
Защита от переполюсовки питания |
есть |
|
Максимальный ток потребления по линии PoE на номинальном напряжении, не более*, А |
0,36 |
|
Максимальный ток потребления при питании 12 В, не более*, А |
1,31 |
|
Потребляемая мощность, не более, Вт |
16,7 |
|
Выходное напряжение питания дополнительных модулей на шине I2C, В |
(5,0 ± 0,5) |
|
Номинальное выходное напряжение питания периферийных устройств на шине USB**, В |
5,0 |
|
Акустический тракт: |
|
|
Полоса спектра частот звукового сигнала по уровню 0,3 дБ, Гц |
от 300 до 14000 |
|
Встроенный динамик, шт. |
1 |
|
Микрофон на “гусиной шее”, шт. |
1 |
|
Линии передачи данных: |
|
|
Интерфейс связи Ethernet*** |
10BASE-T (IEEE802.3i) 100BASE-TХ (IEEE802.3u) Channel bonding (IEEE802.3ad) |
|
Протоколы связи по Ethernet |
«Armtel-IP», SIP |
|
Шины связи периферийных устройств |
I2C (Armtel), USB 2.0 |
|
Беспроводной интерфейс связи |
Wi-Fi 2.4, 5.0 |
|
Протоколы связи по Wi-Fi |
IEEE 802.11a/b/g/n/ac |
|
Интерфейсы внешних подключений: |
|
|
Подключение к сети Ethernet, шт. |
2 (соединитель RJ45 / 8P8C) |
|
Подключения периферийных устройств I2C, шт |
2 (соединитель RJ25 / 6P6C) |
|
Подключения периферийных устройств I2C, шт |
2 (соединитель RJ22 / 4P4C) |
|
Подключение периферийных устройств USB 2.0, шт. |
1 (соединитель USB тип A) |
|
Подключение дополнительного питания, шт. |
1 (соединитель DC2,1x5,5) |
|
Элементы управления и отображения информации: |
|
|
Функциональные клавиши, шт. |
42 |
|
Экран 4,3 дюйма, шт |
1 |
|
Световая индикация |
На микрофоне, на функциональных клавишах, на корпусе, на разъемах Ethernet |
|
Эксплуатационные характеристики: |
|
|
Класс электробезопасности по ГОСТ IEC 61140-2012 |
III |
|
Степень защиты по ГОСТ 14254-2015 |
IP42 |
|
Вид климатического исполнения, тип атмосферы по ГОСТ 15150-69 |
УХЛ4.1 |
|
Рабочий диапазон температуры окружающего воздуха, ºC |
от -20 до + 40 |
|
Атмосферное давление, кПа |
от 84 до106,7 |
|
Относительная влажность воздуха при температуре 25 °С, % |
до 80 |
| Конструктивные параметры: | |
|
Габаритные размеры, не более, мм |
275×246,5×141 |
|
Масса, кг |
(1,56 ± 0,08) |
* Без учета токов потребления модулей расширения TOP-EC-IP2 и модуля телефона TOP-HS-IP2.
** Предельные отклонения выходных напряжений шины USB в соответствии со спецификацией USB 2.0.
*** Два порта Ethernet, один из которых является резервным, в том числе при питании по PoE.
