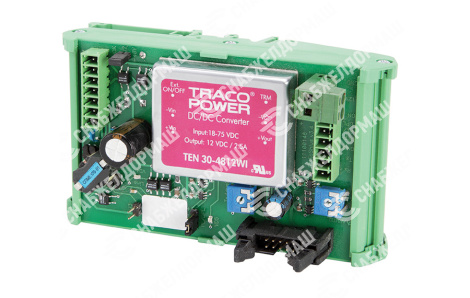

Шлюз для подключения базовой радиостанции является блоком сопряжения с базовой радиостанцией и предназначен для использования в составе цифровых систем оперативно-диспетчерской связи Armtel DCN и Armtel IPN.
Шлюз позволяет подключать базовые радиостанции типа MOTOROLA GM340 и GM360 или аналогичные им к аналоговым интерфейсам указанных систем для организации связи с абонентами сети радиосвязи.
Шлюз размещается в непосредственной близости от базовой радиостанции, монтируется в телекоммуникационных стойках, шкафах, расположенных в диспетчерских, офисных, пультовых помещениях.
Шлюз производит взаимное преобразование аналоговых и логических электрических сигналов интерфейса подключения дополнительного оборудования базовой радиостанции и аналогового абонентского комплекта системы оперативно-технологической связи.
ФУНКЦИИ:
- Включение режима передачи и трансляция звукового сообщения на заранее заданном канале базовой радиостанции при вызове от любого абонента системы связи;
- Вызов абонента или группы абонентов системы связи и трансляция им звукового сообщения из радиоканала по сигналу от детектора приемника радиостанции;
- Ручная регулировка уровней приема и передачи звукового сигнала;
- Передача информации о занятости радиоканала в случае использования разделяемого частотного ресурса.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Номинальное напряжение питания постоянного тока |
48 В |
|
Допустимый диапазон напряжения питания |
от 36 до 60 В |
|
Максимальный рабочий ток без подключения нагрузки, не более |
50 мА |
|
Максимальная коммутируемая мощность нагрузки |
750 мА |
|
Вид климатического исполнения, тип атмосферы по ГОСТ 15150-69 |
УХЛ4.1 |
| Класс электробезопасности по ГОСТ IEC 61140-2012 | III |
|
Диапазон допустимых значений температуры окружающего воздуха |
от - 5 до + 55 ºC |
|
Атмосферное давление |
от 84 до 106,7 кПа |
|
Относительная влажность воздуха при температуре 25 ºC |
до 80 % |
|
Параметры линии базовой радиостанции: |
|
|
Номинальный уровень аналогового звукового сигнала (дифференциального) на входе радиостанции |
(0,15±0,03) В |
|
Напряжение сигнала передачи на входе PL/DPL (постоянная составляющая) |
от + 3 до +12 В |
|
Напряжение сигнала приема на выходе PTT (постоянная составляющая) |
(0 ± 2) |
|
Максимальный выходной ток на выходе PTT |
20 мА |
|
Сигналы для управления аналоговыми цепями: |
|
|
Номинальный уровень аналогового звукового сигнала |
(0,78 ± 0,2) В |
|
Напряжение на средней точке линии АВ или линии управления в состоянии покоя |
Равно напряжению питания ± 5 В |
|
Напряжение на средней точке линии АВ или линии управления в активном состоянии |
(0 ± 2) В |
|
Габаритные размеры (ДхШхВ), не более, |
125×72×66 мм |
|
Масса |
(0,16 ± 0,01) кг |
