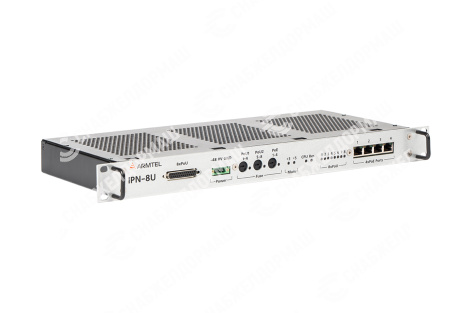

Сетевой коммутационный модуль IPN-8U предназначен для использования в децентрализованной системе громкоговорящей оперативно-технологической связи и громкого оповещения Armtel IPN.
IPN-8U представляет собой компактный коммутатор на восемь абонентских комплектов с Uk0-интерфейсом и четырьмя портами FastEthernet для подключения к IP-сети.
Сетевой коммутационный модуль IPN-8U устанавливается в телекоммуникационных шкафах или стойках, размещенных в аппаратных, диспетчерских или офисных помещениях.
IPN-8U обеспечивает подключение абонентских устройств с Uk0 интерфейсом на расстояние до 6 км по медной кабельной линии. Порты встроенного коммутатора FastEthernet поддерживают PoE согласно IEEE 802.3af Class 0, и могут применяться для подключения и питания IP абонентских устройств.
IPN-8U содержит встроенное программное обеспечение и данные конфигурации, и обеспечивает возможность для подключенных нему цифровых абонентов связываться друг с другом и с другими абонентами децентрализованной системы IPN напрямую, без использования специальной централи или сервера, а также осуществляет управление приоритетами соединений, режимами связи и индикации.
ФУНКЦИИ:
- Подключение до 8 цифровых абонентских устройств с Uk0-интерфейсом производства «Армтел» типа DIS, DW, DWEx, МАП;
- Обеспечение «фантомного» питания абонентских устройств по линии Uk0-интерфейса;
- Подключение до 4 IP-устройств или сетевого оборудования с интерфейсом Ethernet 100BaseT и коммутацию IP-соединений между ними;
- Обеспечение питания абонентских IP-устройств с помощью функции PoE;
- Программирование клавиш с индикацией на всех устройствах, подключенных к Uk0-интерфейсам и хранение настроек и данных конфигурации;
- Коммутация подключенных цифровых абонентских устройств с Uk0-интерфейсом между собой и с другими абонентами системы связи IPN согласно данных конфигурации;
- Индикация состояния соединения на клавишах цифровых устройств с Uk0-интерфейсом;
- Активация встроенного реле переговорных устройств DW, DWEx и линий управления МАП (за исключением группового вызова);
- Возможность регистрации переговоров с использованием сертифицированного оборудования и программного обеспечения;
- Индикация состояния абонентских Uk0-интерфейсов и портов Etrhrent, исправности предохранителей и цепей питания, режимов работы центрального процессора модуля
IPN-8U; - Простое обслуживание, встроенная самодиагностика и удаленное администрирование.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Номинальное напряжение питания, В |
-48 |
| Допустимый диапазон напряжения питания, В |
от -36 до -60 |
|
Максимальная потребляемая мощность IPN-8U, не более, Вт (без учета потребителей PoU, PoE) |
9,1 |
|
Максимальный ток нагрузки каждого порта Uk0 , не более, мА |
300 |
|
Максимальное расстояние до абонентского устройства, км |
6,0 |
|
Количество интерфейсов ISDN Uk0 |
8 портов c PoU |
|
Емкость встроенного коммутатора FastEthernet (100 Мбит\с) |
4 порта с PoE |
|
Класс питающего устройства по стандарту PoE IEEE 802.3af-2003 |
Class 0 |
|
Максимальная потребляемая мощность не более |
-48 |
|
Максимальная выходная мощность PoE – питающего устройства |
15,4 |
|
Вид климатического исполнения, тип атмосферы по ГОСТ 15150-69 |
УХЛ4.1 |
|
Диапазон допустимых значений температуры окружающего воздуха, ºC |
от -5 до +55 |
|
Относительная влажность воздуха при температуре +25 °С, % |
до 80 |
|
Степень защиты по ГОСТ 14254-2015 |
IP20 |
|
Атмосферное давление, кПа |
от 84 до106,7 кПа |
|
Класс электробезопасности |
III |
|
Габаритные размеры (ДхШхВ), не более, |
482,6×232×43,6 (19" 1U) мм |
| Масса (без кабеля подключения абонентов IPN-8U), не более |
2,5 кг |
