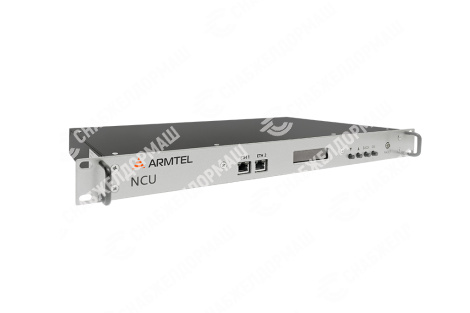

Модуль контроля линий оповещения NCU предназначен для контроля замыкания на землю и короткого замыкания, а также для контроля сопротивления и обрыва линии громкоговорителей на 100 В.
Для выполнения всех функций изделия, к NCU необходимо подключить минимум один модуль реле NCU-REL. В зависимости от количества подключенных модулей реле NCU-REL может осуществляться контроль до 32 шт. линий громкоговорителей. Максимальное количество подключаемых к NCU модулей реле NCU-REL 8 шт.
Модуль контроля линий оповещения NCU используется в составе коммуникационных систем в системах оперативно-диспетчерской, громкоговорящей связи в металлургической, химической, нефтеперерабатывающей, газо-нефтедобывающей отраслях промышленности и отраслях, сходных с ними по условиям применения, а также на транспорте.
ФУНКЦИИ:
- Контроль до 32 линий громкоговорителей;
- Проведение периодических измерений с регулируемым интервалом от 2 минут до 24 часов;
- Мониторинг линий громкоговорителей на обрыв, короткое замыкание, замыкание на землю, изменения сопротивления;
- Интерфейс подключения — 100BaseTX Ethernet;
- Резервирование сетевых интерфейсов Ethernet;
- Дисплей для отображения информации;
- Удаленный мониторинг через SNMP;
- Передача информации о состоянии устройства и линий оповещения в систему мониторинга ЕСМиК;
- Напряжение питания – 48 В постоянного тока.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Номинальное напряжение питания постоянного тока |
48 В |
|
Допустимый диапазон напряжения питания |
от 36 до 60 В |
|
Максимальная потребляемая мощность |
10 Вт |
|
Количество контролируемых линий оповещения |
4, 8, 12, 16, 20, 24, 28 или 32* |
|
Максимальная подключаемая мощность на одну линию при 100 В |
500 Вт |
|
Интерфейс связи Ethernet (два порта Ethernet, один из которых является резервным) |
100BaseTX |
|
Число портов Ethernet 100BaseTX |
2 |
|
Протокол для передачи информации о состоянии линий и устройства |
SNMP v.2 |
|
Протокол для конфигурирования устройства |
HTTPS |
|
Интервал проведения измерений |
2 мин/ 5 мин/ 10 мин/15 мин/ 30 мин/ 1 ч/ 2 ч/ 3 ч/ 6 ч/12 ч/ 24 ч/Отключен |
|
Частота измерений |
16 кГц |
|
Дисплей |
OLED-дисплей с трехстрочной буквенно-цифровой индикацией |
|
Корпус |
1U 19" |
|
Класс электробезопасности по ГОСТ IEC 62368-1-2014 |
I |
|
Вид климатического исполнения по ГОСТ 15150-69 |
УХЛ4.1 |
|
Диапазон допустимых значений температуры окружающего воздуха |
от - 5 до + 55 ºC |
|
Атмосферное давление |
от 84,0 до 106,7 кПа |
|
Относительная влажность воздуха при температуре плюс (25 ± 2) °С |
не более 80 % |
|
Степень защиты по ГОСТ 14254-2015 (IEC 60529:2013) (код IP) |
IP20 |
|
Габаритные размеры (ДхШхВ), не более, |
234 х 482 х 43 мм |
|
Масса |
2,5 кг |
