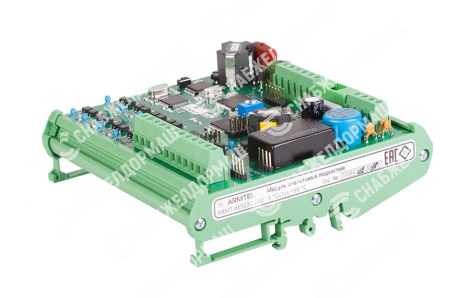

Модуль аналоговых подсистем является преобразователем цифрового интерфейса связи Uk0 в аналоговый и позволяет подключать к системам Armtel DCN и Armtel IPN аналоговые НЧ-линии и дискретные линии управления оконечных устройств симплексной связи, оповещения и сигнализации вызова.
Модуль аналоговых подсистем МАП предназначен для применения в системах громкоговорящей оперативно-технологической связи и громкого, а также экстренного оповещения Armtel DCN на предприятиях промышленности и транспорта.
МАП позволяет подключать к цифровому Uk0-интерфейсу связи различное аналоговое оборудование, а также осуществлять взаимодействие с устройствами автоматики и сигнализации.
МАП монтируется в телекоммуникационных стойках, шкафах, расположенных в диспетчерских, офисных, пультовых помещениях.
ФУНКЦИИ:
- Подключение к системе связи Armtel DCN по цифровому Uk0 интерфейсу симплексных аналоговых абонентских устройств (до восьми клавиш вызова), систем связи и оповещения;
- Подключение усилителя оповещения с коммутацией линий громкоговорителей (до 8 зон);
- Подключение устройств аварийной сигнализации и автоматики через модули реле;
- Автоматическое воспроизведение записанных сообщений по командам от внешних аварийных систем, подключенных через «сухой контакт»;
- Включение линий управления по команде от других абонентских устройств системы;
- Трансляция входящего соединения через линию НЧ-интерфейса отдельным абонентам или на группу;
- Связь с подвижными объектами через шлюз подключения базовой радиостанции.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Номинальное напряжение питания постоянного тока |
48 В |
|
Диапазон изменения напряжения питания |
от 36 до 60 В |
|
Собственный ток потребления, не более |
25 мА |
|
Номинальный уровень сигнала на линии аналогового интерфейса |
775 (0) мВ (дБ) |
|
Номинальное сопротивление нагрузки аналоговой линии |
600 Ом |
|
Внутреннее сопротивление передающего тракта |
200 Ом |
|
Полоса спектра частот тракта передачи звукового сигнала |
от 300 до 6800 Гц |
|
Отношение сигнал/шум, не менее |
60 дБ |
|
Входной ток линии управления, не более |
1 мА |
|
Максимальный выходной ток линии управления, не менее |
50 мА |
|
Интерфейс связи |
Uk0 |
|
Протокол связи |
«Armtel» |
|
Класс электробезопасности по ГОСТ IEC 61140-2012 |
III |
|
Класс безопасности по НП-001-15* и НП-033-11 |
3Н |
|
Категория сейсмостойкости по НП-031-01 |
I |
|
Вид климатического исполнения, тип атмосферы по ГОСТ 15150-69 |
УХЛ4.1 |
|
Диапазон допустимых значений температуры окружающего воздуха |
от -5 до +55 °С |
|
Диапазон допустимых значений атмосферного давления |
от 84 до 106,7 кПа |
|
Относительная влажность воздуха при +25 °С |
до 80 % |
|
Габаритные размеры (ДхШхВ), не более, |
130×127×50 мм |
|
Масса |
0,3 кг |
