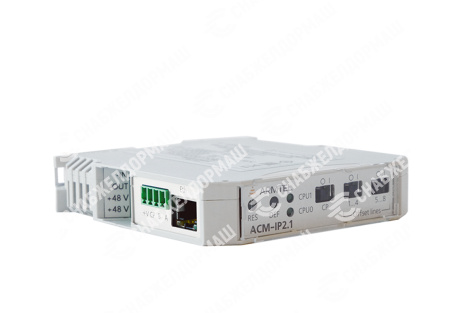

Модуль ACM-IP2.1 используется в децентрализованных и централизованных системах громкоговорящей оперативно-технологической связи и громкого оповещения IPN и ArmtelICS на промышленных предприятиях и транспорте для подключения аналогового оборудования или взаимодействия с устройствами автоматики и сигнализации.
Модуль аналоговых подсистем ACM-IP2.1 преобразовывает цифровой интерфейс связи в аналоговый и наоборот. Это позволяет подключать аналоговых абонентов, включая симплексные переговорные устройства, усилители, аналоговые НЧ-линии, дискретные линии управления оконечными устройствами симплексной связи, оповещения и сигнализации вызова, аналоговые системы связи, в т.ч. устаревшие или получать команды от систем автоматики и сигнализации на запуск оповещения.
ACM-IP2.1 содержит встроенное программное обеспечение, а также записанные в память данные его конфигурации, что позволяет ему связываться с другими абонентами цифровой системы связи напрямую, осуществлять обработку приоритетных соединений, управление режимами связи и индикации. Для обеспечения связи используется IP-сеть, построенная с использованием стандартного сетевого оборудования.
Область применения ACM-IP2.1 – предприятия металлургической, химической, горнорудной, газо-нефтедобывающей металлообрабатывающей и деревообрабатывающей промышленности, объекты МПС, МЧС, МВД, МО.
ФУНКЦИИ:
- Симплексная связь между аналоговыми и цифровыми абонентами по протоколам «Armtel-IP» и SIP;
- Построение до 8 зон громкого оповещения при помощи усилителя мощности и реле;
- Обработка приоритетных соединений по протоколам «Armtel-IP» и SIP;
- Запись звуковых фрагментов в память устройства (WAV-формат, линейное кодирование 16 бит 16 кГц);
- Хранение звуковых фрагментов общей длительностью до 1500 минут;
- Воспроизведение записанных звуковых фрагментов на абонентских устройствах;
- Подключение систем аварийной сигнализации и автоматики через «сухой контакт»;
- Автоматическое воспроизведение звуковых фрагментов по командам от внешних аварийных систем;
- Трансляция индивидуального и группового оповещения;
- Включение линий управления по команде от других абонентских устройств системы;
- Управление внешними исполнительными устройствами напряжением 48 В (реле, сигнальное устройство типа лампы);
- Удаленное администрирование и загрузка звуковых фрагментов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Номинальное напряжение питания*, В |
48 |
|
Диапазон допустимых значений напряжения питания*, В |
от 36 до 60 |
|
Соответствие классу PoE |
IEEE 802.3af Class 0 |
|
Защита от переплюсовки |
есть |
|
Максимальный потребляемый ток (IEEE 802.3af Class 0), не более, А |
0,35 |
|
Максимальная потребляемая мощность**, не более, Вт |
3,5 |
|
Интерфейсы связи |
100BaseT Ethernet |
|
Протоколы связи |
Armtel-IP, SIP, SNMP |
|
Суммарная длительность звуковых фрагментов (формат фрагмента WAV) доступных для записи в память устройства, |
1500 мин |
|
Параметры аналоговых линий: |
|
|
Количество аналоговых линий, шт. |
1 |
|
Номинальный входной уровень сигнала, мВ (дБ) |
775 (0) |
|
Номинальный выходной уровень сигнала, мВ (дБ) |
775 (0) |
|
Полоса пропускания НЧ сигнала (по уровню -3 дБ), Гц |
от 300 до 14000 |
|
Внутреннее сопротивлении линии, кОм, не более |
1,0 |
|
Параметры линий управления: |
|
|
Количество линий управления (программируемых), шт. |
8 |
|
Входной ток, не более, мА |
5,0 мА |
|
Максимальный выходной ток на одну линию управления*** (при номинальном напряжении питания 48 В) |
40 мА |
|
Эксплуатационные параметры: |
|
| Класс электробезопасности по ГОСТ IEC 61140-2012 | III |
|
Вид климатического исполнения по ГОСТ 15150-69 |
УХЛ4.1 |
|
Диапазон рабочих температур, °С |
от -5 до +55 |
|
Относительная влажность воздуха при температуре +25 ˚С, % |
до 80 |
|
Атмосферное давление окружающего воздуха, кПа (мм рт. ст.) |
от 84 до 106,7 (от 630 до 800) |
|
Габаритные размеры (ДхШхВ), не более, |
23×115×100 мм |
| Масса |
0,2 кг |
** Без учета потребляемой мощности нагрузки, подключенной к линиям управления.
*** Максимально допустимый суммарный выходной ток линий управления, при питании от источника (инжектора) PoE Class 0, не более: 0,22 А.
