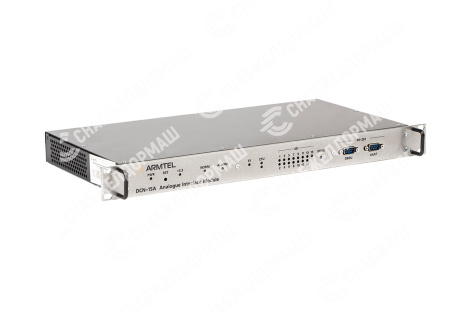

Модуль аналоговых интерфейсов DCN-15A предназначен для работы в составе цифровой промышленной системы связи Armtel DCN на базе коммутатора DCN-2 или коммутационного процессорного модуля DCN-Q4E.
DCN-15A обеспечивает сопряжение с аналоговыми устройствами и системами связи и оповещения различных типов.
DCN-15A содержит 15 двунаправленных интерфейсов аналоговых линий и 60 дискретных двунаправленных линий управления для подключения оконечных устройств, а также цифровой интерфейс E1 для подключения к централи типа DCN.
Управление работой модуля DCN-15А и подключенных к нему абонентских устройств или дискретных линий осуществляет центральный коммутатор системы DCN по линии E1.
ФУНКЦИИ:
- Организация симплексной связи между подключенными абонентскими устройствами;
- Индивидуальное и зональное (групповое) оповещение абонентов по громкоговорящей
связи; - Свободная нумерация и приоритетный порядок вызова абонентов;
- Построение многоканальной системы зонального громкоговорящего оповещения (до
15 каналов, до 8 зон на каждый канал) при помощи усилителей мощности и реле для
коммутации линий громкоговорителей (усилители мощности и реле в комплект
поставки не входят); - Подключение до 8 дискретных линий управления для каждого аналогового
интерфейса с целью управления системами аварийной сигнализации и автоматики, а
также для индикации на клавишах абонентских устройств различных состояний и
режимов связи: занятости абонента, входящего и исходящего вызова и т.д.; - Защита от неправильной полярности подключения питания, защита от перегрузок по
току и напряжению для дискретных линий, защита от импульсных перенапряжений
для аналоговых линий.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Номинальное напряжение питания от внешнего источника |
48 В |
|
Напряжение питания |
от 36 до 60 В |
|
Потребляемая мощность, не более |
20 Вт |
|
Степень защиты, обеспечиваемая оболочками по ГОСТ 14254-2015 |
IP20 |
|
Категория сейсмостойкости по НП-031-01 |
I |
|
Класс безопасности по НП-001-015* и НП-033-11 |
3Н |
|
Атмосферное давление |
от 84 до 106,7 кПа |
| Класс электробезопасности по ГОСТ IEC 61140-2012 | III |
|
Вид климатического исполнения по ГОСТ 15150-69 |
УХЛ4.1 |
|
Диапазон рабочих температур, °С |
от -5 до +55 |
|
Относительная влажность воздуха при температуре 25 °С |
до 80 % |
|
Атмосферное давление |
от 84 до 106,7 кПа |
|
Общая длина кабеля подключения с учетом разъема, не более |
1810 мм |
|
Параметры аналогового тракта: |
|
|
Количество линий аналоговых интерфейсов |
15 шт |
|
Номинальный входной уровень сигнала |
775 мВ ± 5 % |
|
Номинальный входной уровень сигнала |
775 мВ ± 5 % |
|
Линии управления аналоговым абонентом: |
|
|
Количество линий (конфигурируются как «вход» и «выход» подачей питания 48 В) |
60 шт |
|
Входной ток (линия – «вход»), не более |
5 мА |
|
Выходной ток (линия – «выход»), не менее |
50 мА |
|
Размеры платы кабеля подключения DCN-15А, не более |
125×70×61 мм |
|
Масса кабеля подключения |
(0,45 ± 0,04) кг |
|
Габаритные размеры (ДхШхВ), не более, |
482×268×43 мм |
|
Масса, не более(без учета массы кабелей подключения DCN-15A) |
(2,2 ± 0,05) кг |
