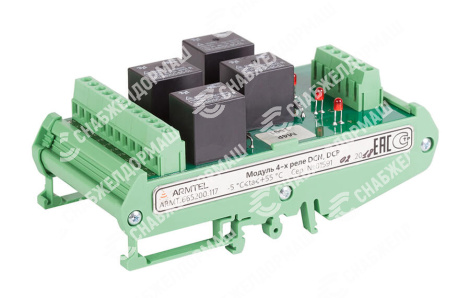

Модуль 4-х реле используется в составе цифровых систем промышленной диспетчерской связи Armtel DCN и Armtel IPN для коммутации линий оповещения, сигнальных устройств и управления различной нагрузкой.
Модуль 4-х реле устанавливается вместе с коммутационным оборудованием систем связи Armtel DCN и Armtel IPN в телекоммуникационных шкафах или стойках, размещенных в аппаратных, диспетчерских или офисных помещениях.
ФУНКЦИИ:
- Коммутация исполнительных, сигнальных устройств, выходов усилителей мощности звуковой частоты, электропитания, либо иных электрических цепей по командам от центрального или абонентского оборудования систем оперативно-технологической и громкоговорящей связи;
- Четыре реле с независимым управлением обеспечивающие гальваническую развязку линий управления и цепей нагрузки;
- Светодиодная индикация включения соответствующих реле;
- Прямое подключения к линиям управления модулей МАП и ACM-IP2/2.1, а также модуля
аналоговых интерфейсов DCN-15A.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Номинальное напряжение питания постоянного тока |
48 В |
|
Допустимый диапазон управляющего напряжения |
36 - 62 В |
|
Номинальный ток срабатывания |
10 мА |
|
Максимальная коммутируемая мощность нагрузки |
336 Вт |
|
Максимальное коммутируемое напряжение постоянного тока |
110 В |
|
Максимальное коммутируемое напряжение переменного тока |
250 В (cos φ =1) |
|
Максимальный коммутируемый постоянный ток |
12 А |
| Максимальный коммутируемый переменный ток | 10 А (cos φ =1) |
|
Класс электробезопасности по ГОСТ IEC 61140-2012 |
III |
|
Вид климатического исполнения, тип атмосферы по ГОСТ 15150-69 |
УХЛ4.1 |
|
Категория сейсмостойкости по НП-031-01 |
I |
|
Класс безопасности по НП-001-15* и НП-033-11 |
3Н |
|
Диапазон допустимых значений температуры окружающего воздуха |
от - 5 до + 55 ºC |
|
Атмосферное давление |
от 84 до 106,7 кПа |
|
Относительная влажность воздуха при температуре 25 ºC |
до 80 % |
|
Габаритные размеры (ДхШхВ), не более, |
125×66×55 мм |
|
Масса |
(0,15 ± 0,01) кг |
