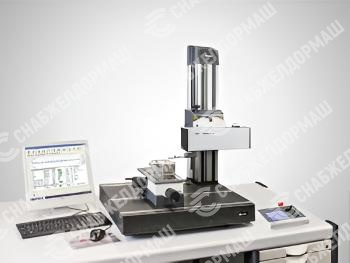

MarSurf XR 20 – идеальный вход в высший класс систем измерения параметров поверхности. Измерительная система на базе ПК позволяет получить все используемые параметры и профили поверхности в соответствии с международными стандартами как в условиях измерительных лабораторий, так и на производстве. Высокопроизводительная система MarSurf XR 20 сочетает в себе десятилетия опыта в области измерения поверхностей и инновационную технологию, интуитивный интерфейс и удобство управления.
- Более 100 измеряемых параметров поверхности для R, P и W- профилей в соответствии со стандартами ISO/JIS, ASME или MOTIF.
- Отслеживание допусков и статистика для всех параметров поверхности.
- Обучающий режим для быстрого создания измерительных программ.
- Подробные протоколы измерения.
- Автоматические функции выбора фильтра и длины трассирования (базовой длины) в соответствии с международными стандартами.
- Поддержка различных способов калибровки (статический/динамический) с помощью выбора параметра Ra или Rz.
- Настраиваемые интервалы технического обслуживания и калибровки.
- Режим моделирования для быстрого ознакомления с принципом работы.
| Технические характеристики | |
|---|---|
| Принцип измерения | Метод ощупывания |
| Щуп | Система ВFW с безопорным щупом с блоком привода MarSurf SD 26 и/или система РНТ с опорным щупом с блоком привода MarSurf RD 18 |
|
Диапазон измерения
|
+/-250 мкм (до +/-750 мкм с консолью щупа З-кратной длины) для системы В FW!
350 мкм для системы щупа РНТ |
|
Фильтр в соответствии с IS0/JIS |
фильтр согласно IS0 16610-21 (взамен гауссовского фильтра согласно ISO 11562), робастный гауссовский фильтр согласно ISO 16610-31 |
| Число n базовых длин в соответствии с IS0/JIS |
1-50 (стандарт: 5)
|
|
Длины трассирования
|
MarSurf GD 26/SD 26: Автоматически; 0,56 мм*; 1,75 мм; 5,6 мм; 17,5 мм, 56 мм, Измерение до остановки;
* Базовая длина зависит от блока привода, RD 18: Автоматически; 1,75 мм; 5,б мм; 17,5 мм |
| Измерительное усилие |
0,7 mN
|
