Возможности
1. Оценка контура поверхности: прибор может измерить радиус, угол, расстояние, координаты, окружность, круговое сечение, определить точки пересечения, координатную ось, прямую и вертикальную линии, окружность, проанализировать прямолинейность.Большое количество функций:
• Определение линии круга.
• Определение точек пересечения, свободных точек, центральных точек, точек экстремума.
• Определение системы координат.
• Расчет радиуса, расстояния, угла, координат и линейных отклонений.
• Сравнение фактического значения с номинальным.
• Автоматический запуск программы измерений.
2. SJ5701 оценивает шероховатость поверхности по: Ra, Rz, Rt, RS, RSm, Rp, Rv, Rq, Rt, Rmax, D, кривую Rmr, Rdc и т.д.
4. Импорт CAD-файлов.
5. Поддержка импорта данных из PDF-файлов.
6. Экспорт данных в форматы Word, Excel, AutoCAD (опция).
7. Выведение нескольких форматов отчетов и установка формата по требованиям пользователя (опция).
8. Возможность поиска и управления записями измерений по разным параметрам.
9. Печать нескольких протоколов измерений из базы данных.
11. Резервное копирование и восстановление данных.
Характеристики
1. Высокая точность, высокая стабильность, высокая повторяемость: полностью соответствует требованиям измеряемых объектов.
• Высокоточная износостойкая шлифованная направляющая.
• Высокопроизводительная линейная система привода двигателя.
Удобный интерфейс ПО и простота в эксплуатации машины. Оператор может освоить все основные операции за короткое время.
Автоматическая оценка шероховатости, включая Ra, Rz, Rp, Rt и т.д.
Измерительное усилие плавно регулируется в диапазоне от 10 мН до 150 мН, а его разрешение составляет 0,2 мН.
5. Интеллектуальная система защиты измерительного щупа. При столкновении измерительного щупа с объектом измерения или в случае чрезмерного усилия, машина остановит сканирование, чтобы защитить измерительный щуп и измерительную систему.
6. Возможность ручного управления.Машина оснащена джойстиком, используемым для установки щупа в конкретном положении. Оператор может контролировать перемещение щупа по вертикальной и горизонтальной оси.

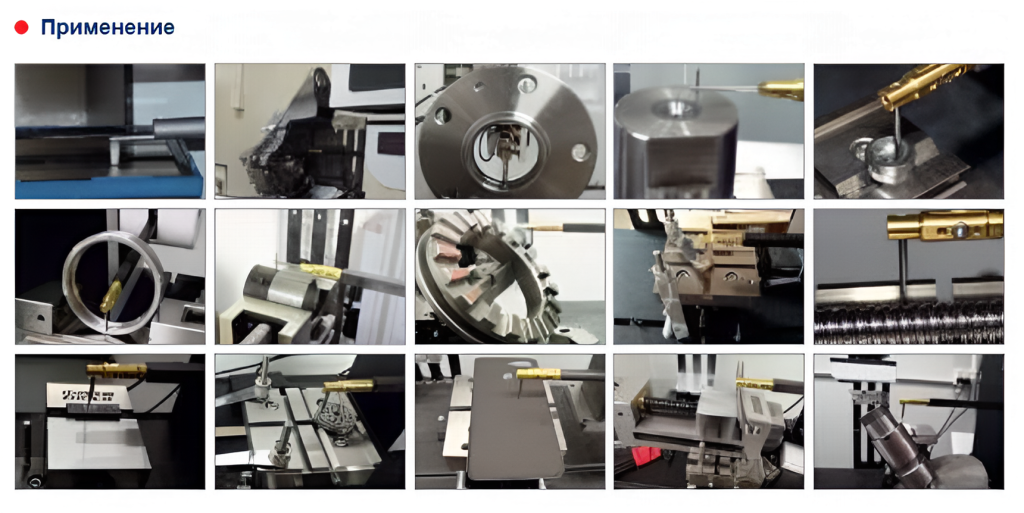

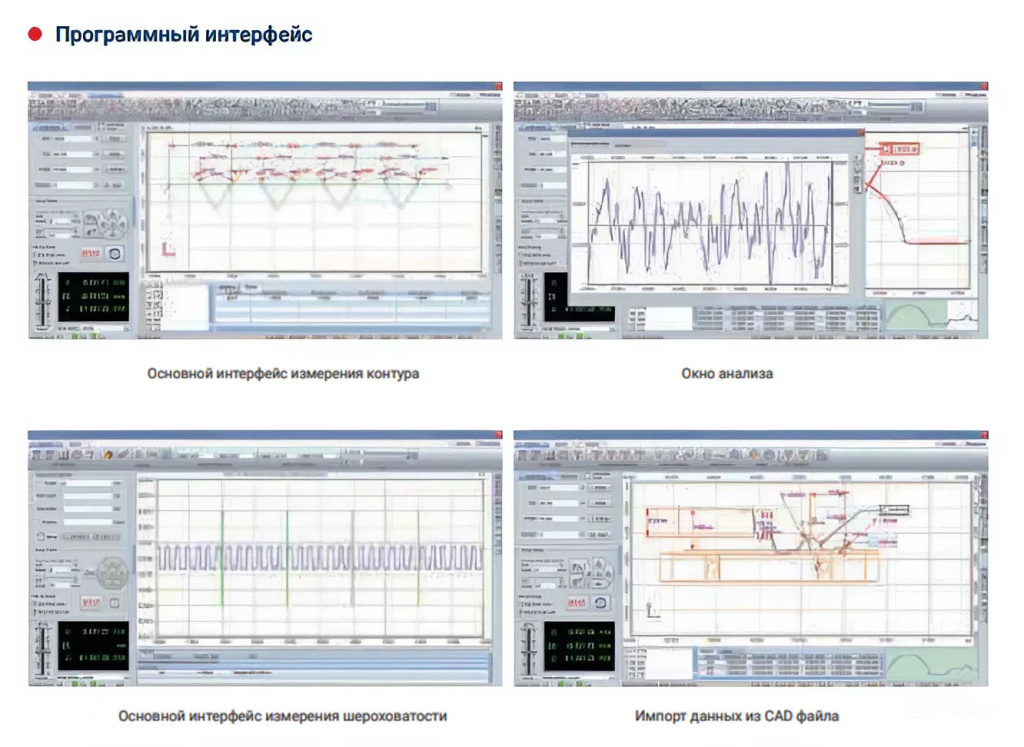

Программный интерфейс
Встроенные стандарты параметров шероховатости
|
Классификация параметров |
Параметры |
|---|---|
|
Шероховатость |
Raˎ Rqˎ Rzˎ Rmaxˎ Rpcˎ Rz- |
|
JISˎ Rtˎ Rpˎ Rvˎ R3zˎ RSmˎ Rsˎ Rskˎ Rkuˎ |
|
|
Rdqˎ Rlqˎ Rdcˎ RHSCˎ Rmrˎ Rz-Lˎ Rp-Lˎ R3z-Lˎ Rdc-Lˎ RMr-Lˎ |
|
|
Ключевая шероховатость |
Pdc-Lˎ PMr-L |
|
Профиль |
Rkˎ Rpkˎ Rvkˎ Rpkxˎ Rvkxˎ Mr1ˎ Mr2ˎ A1ˎ A2ˎ Vo |
|
Волнистость профиля |
Paˎ Pqˎ Ptˎ Ppˎ Pvˎ PSmˎ Pskˎ Pkuˎ Pdqˎ Plqˎ Pdcˎ PHSCˎ PPcˎ PMr |
|
Профиль шероховатости Motif |
Waˎ Wqˎ Wtˎ Wpˎ Wvˎ WSmˎ Wskˎ Wkuˎ Wdgˎ Wdcˎ WMr |
|
ISO 5436 |
Rˎ Arˎ Wˎ Awˎ Rxˎ Wxˎ Wteˎ Nrˎ Ncrxˎ Nwˎ Cpmˎ CRˎ CFˎ CL |
|

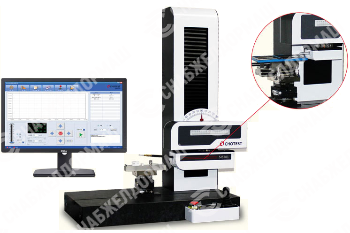

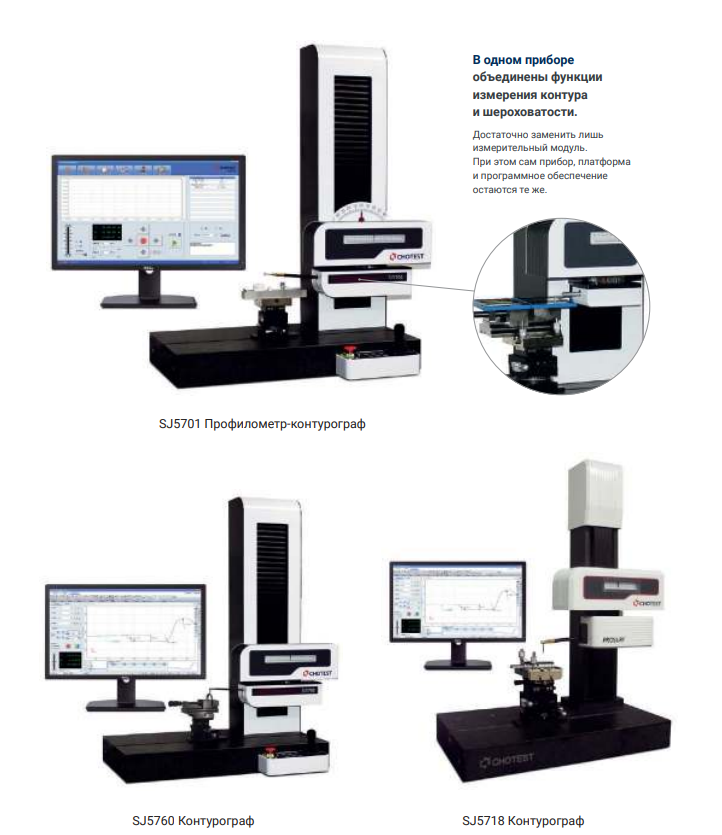

Модель |
SJ5701 |
SJ5760 |
SJ5718 |
|---|---|---|---|
|
Измерение профиля |
|||
|
(1) Ось X: |
|||
|
Измерительный диапазон |
(0~200) мм |
(0~100) мм |
|
|
Погрешность |
±(0,8 + 2L / 100) мкм, L – горизонтальная длина в мм |
||
|
Разрешение |
0,01 мкм |
||
|
Прямолинейность |
2 мкм / 200 мм |
1 мкм / 100 мм |
|
|
Скорость сканирования |
(0,05~5) мм/с |
||
|
Скорость перемещения |
(0~10) мм/с |
||
|
2) Датчик оси Z1 |
|||
|
Измерительный диапазон |
±25 мм |
±30 мм |
|
|
Погрешность |
±(1,5 + |2H| / 100) мкм |
±(1 + 0,04H) мкм |
|
|
H – измеряемая высота в мм |
|||
|
Разрешение |
0,01 мкм |
0,1 мкм |
|
|
(3) Ось Z: |
|||
|
Измерительный диапазон |
(0~450) мм |
(0~300) мм |
|
|
Скорость перемещения |
(0~10) мм/с |
||
|
(4) Измерительное усилие |
(10~150) мН |
30 мН |
|
|
(5) Максимальный уклон |
Подъем 77° / спуск 83° |
||
|
(6) Установочный стол |
Угол поворота: 360°; перемещение по X, Y: 15мм |
||
|
(7) Размер |
Гранитное основание: 800 × 450 × 100 мм Машина: 850 × 500 × 1100 мм |
Гранитное основание: 600 × 350 × 100 мм Машина: 600 × 350 × 850 мм |
|
|
Вес: 150 кг |
Вес: 140 кг |
Вес: 100 кг |
|
|
(8) Рабочая среда |
Отсутствие сильного магнитного поля Рабочая температура: 20 ± 2 ° С; Относительная влажность: 40–70%, вибраций и агрессивных газов |
||
|
Измерение шероховатости (модель SJ5701) |
|
|---|---|
|
Основные параметры: |
|
|
Измерительный диапазон |
X: 200 мм; Z1: ±80 мкм / ±40 мкм / ±20 мкм Z1: 800 мкм (опционально) |
|
Отклонение прямолинейности |
0,15 мкм / 20 мм; 0,5 мкм / 200 мм |
|
Ошибка отображения |
±5% |
|
Разрешение |
Z1: 0,01 мкм (±800 мкм), 0,004 мкм (±80 мкм), 0,002 мкм (±40 мкм), 0,001 мкм (±20 мкм) |
|
Скорость сканирования |
0,5 мм/с, 0,1 мм/с, 0,05 мм/с (регулируемая) |
|
Аппаратное обеспечение: |
|
|
Измерительный щуп |
Стандартный (Высота <8 мм) 1 шт., Радиус 2 мкм Опциональный (алмазный) 1 шт., Радиус 2 мкм Статическое измерительное усилие 0,75 мН |
|
Гранитное основание |
800 × 450 mm |
|
Вертикальная колонна |
Высота ≥450 mm |
|
Фильтрация |
2RC, Гаусса, нулевой фазы; Выбор и формирование группы фильтров; Фильтр и длина измерения в соответствии с выбранным стандартом |
