Назначение средств измерений.

Приборы для измерений формы и расположения поверхностей вращения Фодис (далее по тексту - приборы) предназначены для измерений отклонений формы и расположения поверхностей вращения деталей.

Описание средств измерений.

Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности измерительным наконечником в виде щупа. Щуп описывает траекторию действительного профиля исследуемой поверхности.

Приборы состоят из механической части, электронного блока, монитора с персональным компьютером и программным обеспечением.

Механическая часть включает в свой состав: шпиндель с рабочим столом для вращения, установки, центрирования и нивелирования контролируемой детали; датчик с щупом, механизм крепления, и перемещения по оси X со шкалой, колонну со шкалой по оси Z, для обеспечения перемещения датчика по вертикали и горизонтали. Шпиндель представляет собой поворотный стол на воздушном подшипнике.

Датчик преобразует геометрические отклонения формы поверхности в изменения электрического сигнала, пропорциональные линейным перемещениям щупа.

Электронный блок осуществляет обработку электрических сигналов, поступающих с датчика, исполняет функции управления механическими элементами (шпинделем, перемещениями датчика).

Компьютер позволяет провести расчет параметров, сохранить или отобразить протокол результатов измерений с возможностью вывода на монитор.

Приборы позволяют осуществить математическую обработку результатов измерений следующими методами:

• алгоритмическая фильтрация фильтрами Гаусса;
• расчет аппроксимирующих окружностей по методу наименьших квадратов, окружностей минимальной зоны, вписанной и описанной окружностей;
• расчет аппроксимирующих прямых по методу наименьших квадратов, минимальной зоны;
• расчет максимального отклонения профиля;
• расчет отклонений профиля от номинального.

Приборы позволяют измерять следующие виды отклонений формы и расположения поверхностей: отклонение от круглости профиля; отклонение от прямолинейности; отклонение от плоскостности (в полярной системе координат); отклонение от перпендикулярности (в полярной системе координат); отклонение от концентричности; отклонение от соосности; эксцентриситет; угол наклона профиля; биение, отклонение от цилиндричности.

Форма представления информации может быть различна: в виде графиков в полярных и декартовых координатах, таблиц, протоколов.

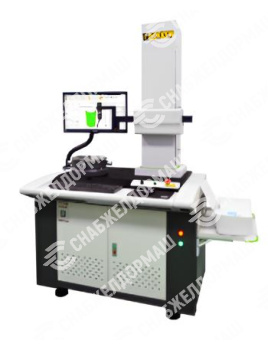

Приборы выпускаются следующих модификаций: RA1000, RA2000, RS1000, RS2000, ROMNI3000, которые имеют ряд конструктивных особенностей, расширяющих их измерительные возможности.

У приборов модификаций RA1000, RA2000 имеют гранитное основание со встроенным шпинделем, который приводится в движение двигателем. Приборы модификаций RA1000, RA2000 оснащаются приводами для моторизованного перемещения датчика по осям Z. Перемещение датчика по оси X осуществляется вручную. Приборы модификации RA2000 обладают возможностью смещения положения колонки Z по оси X на 300 мм, за счет чего возможный максимальный измеряемый диаметр составляет 600мм.

Приборы модификаций RS1000, RS2000 оснащаются приводами для моторизованного перемещения датчика по осям X и Z.

Приборы модификации ROMNI3000 имеют моторизованные перемещения по всем осям и могут оснащаться встроенным механизмом для обеспечения автоматического центрирования и выравнивания детали.

В зависимости от размеров рабочего стола каждая из модификаций (кроме модификации ROMNI3000) может иметь два типоразмера.

Все приборы выпускаются в исполнении «Standard» с повышенной точностью, но дополнительно по заказу приборы любой модификации могут выпускаться в менее точном облегченном исполнении «Simple».

Пломбирование приборов от несанкционированного доступа не предусмотрено. Нанесение знака поверки не предусмотрено.

Заводской номер в виде цифрового обозначения нанесен методом печати на маркировочную табличку, которая расположена на боковой панели основания приборов.

Технические характеристики приборов модификаций RS1000 и RS2000

Наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель прибора.

Комплектность средства измерений
