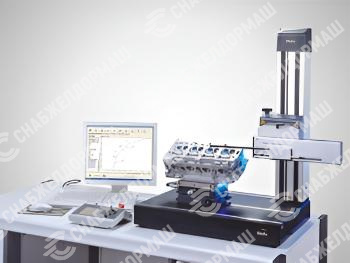

Международные критерии измерения контура прибора MarSurf XC 20 считается абсолютным лидером в оценке контура. То, что более 30 лет назад называлось контурографом, состоящим из блока привода и двухкоординатного плоттера, сегодня превратилось в суперсовременную систему измерения контура с новейшими технологиями. Эта полностью согласованная конфигурация приборов соответствует высочайшим стандартам качества работы. Блок привода и измерительная стойка управляются и позиционируются с помощью надежного измерительного и аналитического программного обеспечения.Возможно отображение пользовательских подсказок в процессе работы.

Особенности:

• Возможно отображение пользовательских подсказок в процессе работы.
• Интерактивные элементы управления поддерживают оценки и автоматическую последовательность операций.
• Измерение верхнего и нижнего контура двухсторонним щупом. Эти контуры могут быть оценены друг относительно друга.
• Создание участков профилей с оценкой различных параметров каждого участка.
• Возможны сегментированные измерения около препятствий, например отверстий или крутых кромок.
• Импорт файлов формата DXF для сравнения заданных и фактических значений.
• Блок привода PCV 200 с запатентованным устройством крепления щуповой консоли позволяет производить воспроизводимую смену щуповых консолей без использования инструмента.
•  Гибкость системы измерения благодаря патентованной системе щупов.
•  Регулируемое измеительное усилие обеспечивает дополнительную гибкость.
•  Синтезирование номинальных профилей из прямых линий дуг окружностей.

Комплект поставки:

• Компьютер, блок управления MidRange Standard,программное обеспечение MarSurf XC 20, лицензионный ключ Mahr.
• TFT-монитор.
• Блок привода MarSurf PCV 200.
• Измерительная стойка MarSurf ST 500 (с держателем).
• Калибровочный комплект.
• Пульт ручного управления MCP 23.
• Двухкоординатный стол CT 120.

Технические характеристики
Диапазон измерения	(по оси Z) 50 мм
Длины трассирования	0,2-200 мм
Измерительное усилие	1-120 мН, ниже и выше (возможность задания в МагSuгf ХС 20)
Ощупываемый угол	на гладких поверхностях в зависимости от отклонения: задние кромки до      88°, передние кромки до 77°
Контактная скорость (по оси Z)	0,1-1 мм/с
Дискретность отсчета	По оси Z в зависимости от наконечника щупа: 0,38 мкм (консоль щупа      350 мм) / 0,19 мкм (консоль щупа 175 мм)       По оси Z в зависимости от измерительной системы: 0,04 мкм
Отклонение направляющей	< 1 мкм (более 200 мм)
Скорость измерения	0,02-4 мм/с
Скорость позиционирования	Скорость по оси Х и скорость возврата: 0,2-8 мм/с       По оси Z: 0,2-10 мм/с
Радиус наконечника	25 мкм
Длина щуповой консоли	175 мм, 350 мм
