Назначение средства измерений.
Приборы для измерений параметров контура и шероховатости поверхности Fodis (далее по тексту – приборы) предназначены для измерений профиля и (или) параметров шероховатости поверхности различных деталей, а также для определения в измеренных профилях геометрических параметров: расстояний между точками, радиусов дуг и т.д.
Описание средства измерений.
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности щуповой консолью с алмазным, сапфировым или твердосплавным щупом и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на монитор системы управления в виде профилей, числовых значений параметров шероховатости и геометрических параметров профилей.
Приборы выпускаются следующих модификаций: SP 1000, SP 2000, SP 3000, SR1000, SR2000, SR3000, SPR1000, SPR2000, SPR3000, которые различаются визуально, метрологическими и техническими характеристиками, а также набором измеряемых параметров.

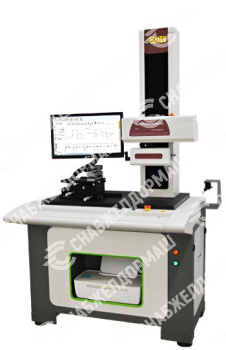

Прибор состоит из блока привода, датчика (двух датчиков или двух щупов для модификаций SPR) колонны с гранитным рабочим столом, установленным на массивное основание, системы управления для оценки результатов измерений на базе персонального компьютера (ПК).
На гранитном столе смонтирована колонна с вертикальными направляющими (ось Z2), на которой установлен(ы) привод(ы) с горизонтальной направляющей (ось Х), на которую в свою очередь, крепится датчик с закрепленной на ней щупом (ось Z1) или консолью со щупом. Управление всеми перемещениями осуществляется джойстиком при помощи меню на экране монитора.
Приборы модификаций SR1000, SR2000, SR3000 оснащаются датчиком для измерений параметров шероховатости поверхности, приборы модификаций SP1000, SP2000, SP3000 оснащаются датчиком для измерений параметров контура, модификации SPR1000, SPR2000, SPR3000 оснащаются датчиками для измерений параметров контура и шероховатости поверхности.
Приборы могут оснащаться колонной высотой 320, 420, 520, 620 мм в зависимости от выбранного исполнения.
Приборы по дополнительному заказу оснащаются столиками с поперечным перемещением и с возможностью нивелировки и поворота измеряемой детали с ручным приводом, а также различными зажимными приспоcоблениями. Приводы приборов оснащены регулировкой угла наклона привода.
Пломбировка приборов от несанкционированного доступа не предусмотрена. Нанесение знака поверки не предусмотрено.
Заводской номер в виде цифрового обозначения нанесен методом лазерной печати на металлизированную маркировочную табличку, которая расположена на боковой панели основания приборов.
Метрологические характеристики приборов SR1000, SR2000, SR3000
|
Наименование |
Значение |
||
|---|---|---|---|
|
Модификация |
SR1000 |
SR2000 |
SR3000 |
|
Диапазон измерений линейных размеров по оси Z1, мкм |
±620 |
± 6000 |
|
|
Разрешение по оси Z1, мкм |
0,002 |
||
|
Диапазон перемещений по оси X, мм -опционально |
от 0 до 150 до 100, 120, 150, 160, 180, 200, 220, 250, 300 |
||
|
Разрешение по оси X, мкм |
0,05 |
||
|
Предел допускаемого отклонения от прямолинейности перемещения по оси X, мкм/мм |
0,3/100 |
||
|
При измерении шероховатости поверхности |
|||
|
Диапазон измерений шероховатости по параметру Rz, мкм |
от 0,03 до 1000 |
от 0,03 до 5000 |
|
|
Диапазон измерений шероховатости по параметру Ra, мкм |
от 0,01 до 400 |
от 0,01 до 2000 |
|
|
Предел допускаемой основной относительной погрешности измерений параметра шероховатости Ra, % |
±3% + 5 нм |
||
|
Параметры профиля |
Ra, Ramax, Ramin, Rasd, Rp, Rpmax, Rpmin, Rpsd, Rv, Rvmax, Rvmin, Rvsd, Rz, Rzmax, Rzmin, Rzsd, R3z, Rc, Rcmax, Rcmin, Rcsd, Rt, Rq, Rqmax, Rqmin, Rdsd, Rsk, Rskmax, Rsmin, Rsksd, Rku, Rkumax, Rkumin, Rkusd, Rsm, Rsmmax, Rsmmin, Rsmsd, Rs, R△a, R△amax, R△amin, R△asd, R△q, R△qmax, R△qmin, R△qsd, Rk, Rpk, Rvk, Mr1, Mr2, Rλa, Rλamax, Rλamin, Rλasd, Rλq, Rλqmax, Rλqmin, Rλqsd, Rδc, Rpc, Rmr, Wa, Wamax, Wamin, Wasd, Wsa, Wca, Wa08, Wc, Wcmax, Wcmin, Wcsd, Wt, Wz, Wzmax, Wzmin, Wzsd, Wp, Wpmax, Wpmin, Wpsd, Wv, Wvmax, Wvmin, Wcsd, Wq, Wqmax, Wqmin, Wqsd, Wsm, Wsmmax, Wsmmin, Wsmsd, Wsk, Wskmax, Wskmin, Wsksd, Wku, Wkumax, Wkumin, Wkusd, W△q, W△qmax, W△qmin, W△qsd, Wδc, Wmr, Pa, Pt, Pp, Pc, Pv, Pz, Pq, Psm, Psk, Pku, RzJ, Rpq, Rvq, Rmq, P△q, Avh, Hmax, Hmin, Area, Pδc, Tilta Ncrx, R, Rx, AR, Nr, Cpm, Sr, Sar, W, Wx, Aw, Wte, Nw, Sw, Saw |
||
|
Щуп |
угол 90°, радиус 5 мкм |
||
