Предназначен для поворота и фиксации рамы тележки в удобном положении для выполнения ремонтных работ.

Использование кантователя позволяет производить подъём и опускание рамы тележки локомотива на удобную высоту, поворачивать её на угол 360º с фиксацией в произвольном положении для производства осмотра и выполнения ремонтных работ. Конструктивное исполнение кантователя с одной подвижной стойкой позволяет использовать его для кантовки рам различных типов локомотивов. Система электронной синхронизации электрических приводов подъёма – опускания рамы исключает возможность её перекосов.

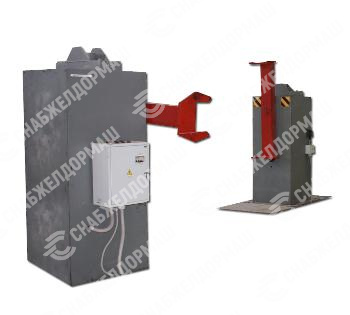

Кантователь рамы тележки локомотива состоит из сварной рамы, на которой размещены две стойки подвижная и неподвижная. На неподвижной стойке установлена планшайба с электромеханическим приводом механизма вращения, электромеханическим тормозом и винтовым механизмом фиксации рамы тележки локомотива. Кроме того, имеется механизм подъёма – опуска планшайбы с электромеханическим приводом, синхронизированным с аналогичным приводом подвижной стойки. Подвижная стойка имеет планшайбу, свободно вращающуюся в подшипниках и механизм подъёма – опуска планшайбы с электромеханическим приводом. Относительно общей рамы подвижная стойка установлена в направляющих имеющих механизм продольного перемещения с электромеханическим приводом. На неподвижной стойке установлен пульт управления кантователем.

Рама тележки локомотива устанавливается на планшайбы кантователя и надёжно закрепляется винтовыми зажимами. По команде оператора производится подъём или опускание рамы на удобную для выполнения работы высоту, а также поворот рамы относительно её продольной оси на необходимый угол. При необходимости выполнения работ с рамой имеющей другой длинновой размер оператор, используя механизм перемещения подвижной стойки устанавливает её в положение необходимое для установки рамы в планшайбы.

Технические характеристики

Наименование	Значение
Установленная мощность, кВт, не более	4
Напряжение питающей сети, В	380
Частота питающей сети, Гц	50
Привод механизма вращения планшайбы	электромеханический
Привод подъёма и опускания планшайбы	электромеханический
Диапазон вертикального перемещения, мм	ХХХ
Привод механизма горизонтального перемещения подвижной стойки	электромеханический
Диапазон горизонтального перемещения подвижной стойки, мм	ХХХ
Угол поворота рамы, º	360

Габариты, размеры

Габаритные размеры	Значение
Длина, мм, не более	7875
Ширина, мм, не более	2504
Высота, мм, не более	2592
Масса, кг, не более	2450

Комплектность

Наименование	Кол-во
Рама кантователя	1
Неподвижная стойка с пультом управления	1
Подвижная стойка	1
